English
MatGuideは、大きく分けて３つの機能を有しています。
・技術の窓（無料）
・PMTC（有料会員に公開）
・Total Materia の紹介
MatGuideは、材料技術、設備等の保全技術に関する様々な問題解決のお手伝いをしています。
どのような問題でも結構ですので、お問い合わせください。
「お問い合わせ」フォームはこちらです。
"技術の窓"について
“技術の窓”は、MatGuide が提供する技術解説集です。
現在、下記の技術解説を無料でご覧いただくことができます。
・新技術紹介
技術紹介の投稿を希望される方は「お問い合わせ」フォームにその旨
ご記入いただき、お送りください。
「お問い合わせ」フォームは、こちらです。
"PMTC"について
PMTCが提供している情報、機能は下記の通りです。（有料）
1. 破壊予知AI（損傷機構選定AI Class 2、損傷度算定AI、破損原因解明AI）、損傷機構解説集、損傷事例データベースを提供しています。2. 材料の選定及び相当材料の検索ができるとともに、各種規格の材料データを参照できます。
3. AIを搭載したRBM（リスクベースメンテナンス）システムを紹介しています。
4. コンサルティング
設備、材料の医者に相当する熟練専門家が、問題解決のお手伝いをします。
会員登録をご希望の方は、事前に「お問い合わせ」フォームにお名前、
メールアドレス、所属機関、所属部門、ご利用予定人数をご記入の上、
お問い合わせください。
年間使用料、料金のお支払い方法等をご相談させてください。
「お問い合わせ」フォームは、こちらです。
"Total Materia"について
Total Materia は、40万種類の金属（鉄鋼、鉄、アルミニウム、銅、チタニウム、マグネシウム、錫、亜鉛、鉛、ニッケル、その他）、17万種類の非金属材料｛ポリマー、セラミクス、複合材料、積層材料（AM: Additive manufacturing）等｝の化学成分、機械的性質、材料特性データなど2,500万以上のデータを保有する世界最大級の材料データベースです。
Total Materiaの詳細はこちらをご覧ください。ニュース＆トピックス
- [2026.7.3]プロが教えるヤング率！！

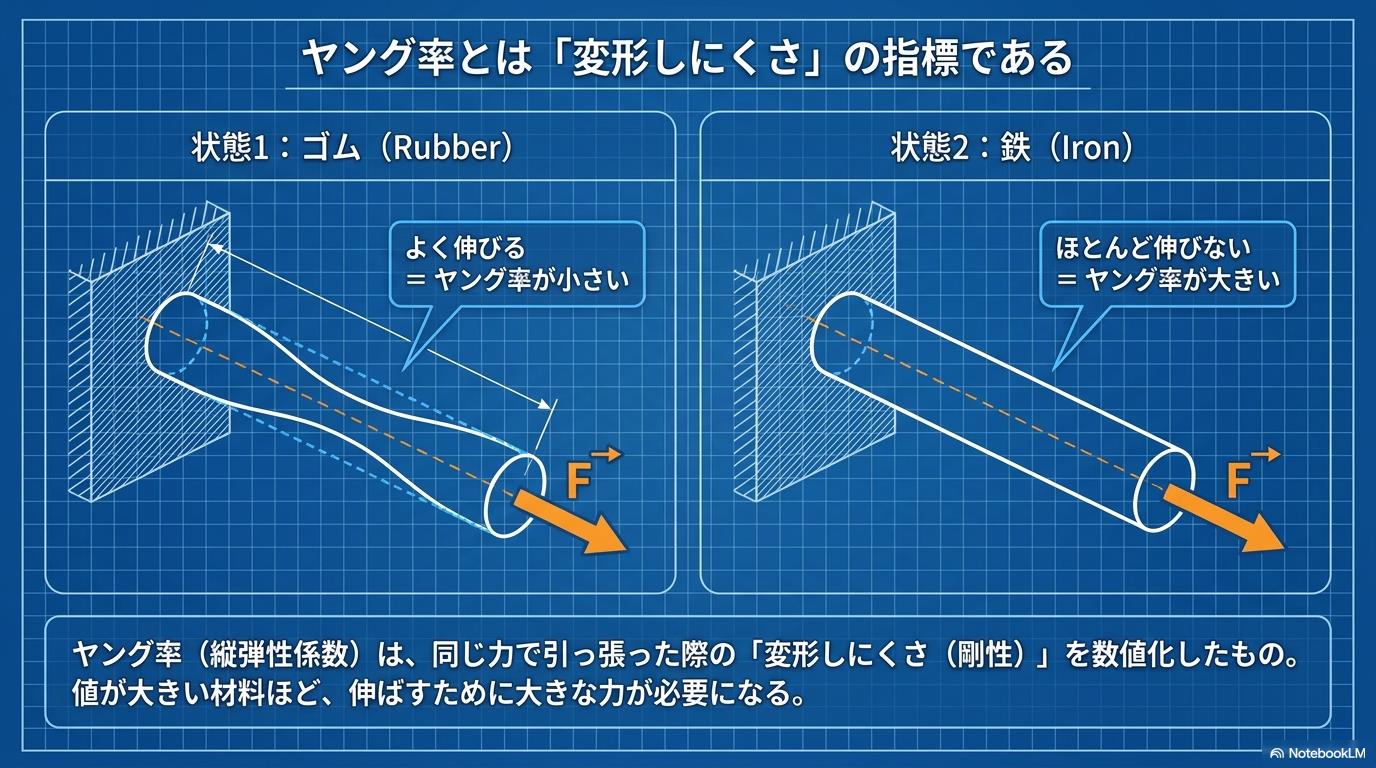

ヤング率（縦弾性係数）とは、材料がどれくらい「変形しにくいか（剛性）」を表す大切な指標です。たとえば、同じ力で引っ張ったときに、ゴムはよく伸びますが、鉄はほとんど伸びません。この違いを数値で表したものがヤング率です。つまり、ヤング率が大きいほど「変形しにくい材料」ということになります。

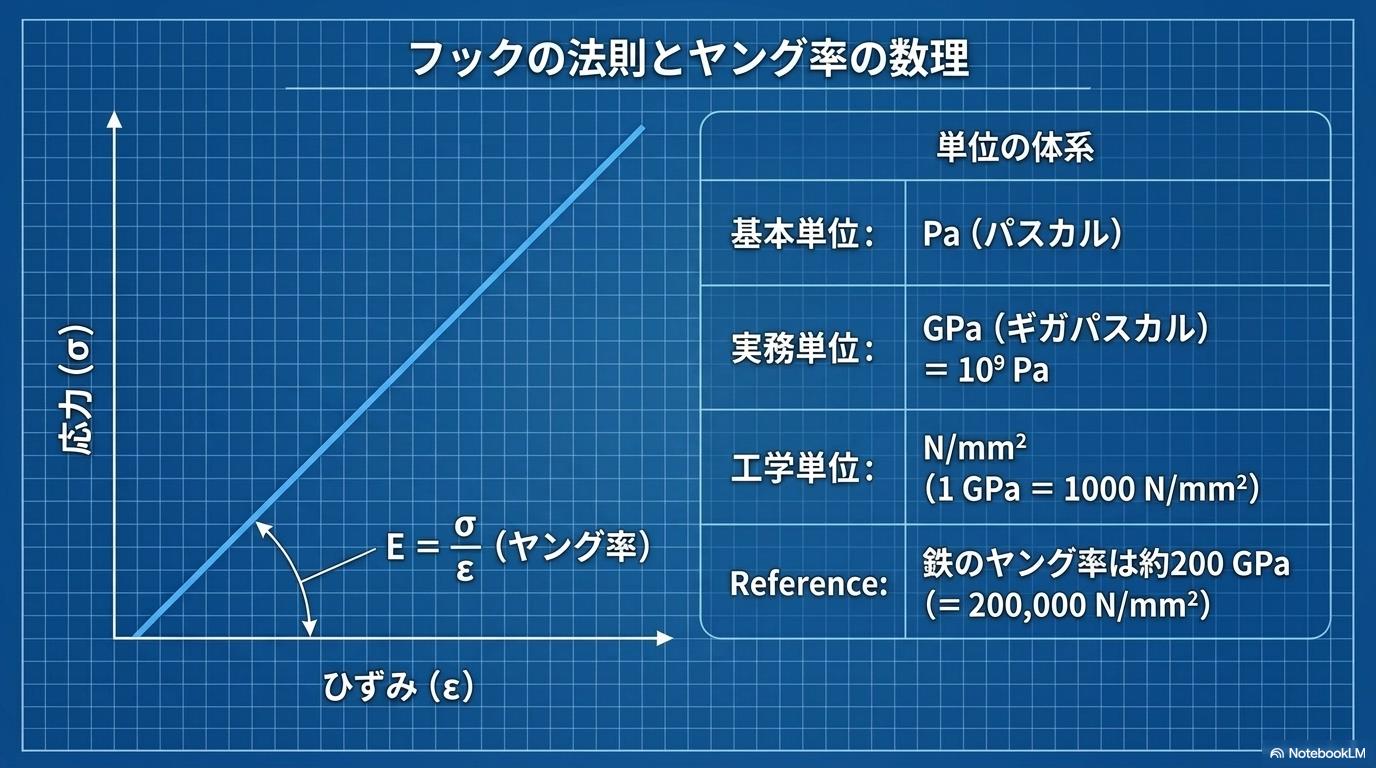

この関係はフックの法則で説明されます。材料に力を加えると、応力（σ：単位面積あたりにかかる力）とひずみ（ε：元の長さに対する伸びの割合）は比例関係になります。
その比例定数がヤング率Eです。式で書くと
E = σ / ε
となります。これは「同じだけ伸ばすのに、どれくらいの力が必要か」を表しているとも言えます。つまり、ヤング率が大きい材料ほど、伸ばすのに大きな力が必要になります。
単位はパスカル（Pa）が基本ですが、実際にはとても大きな数になるため、GPa（ギガパスカル）がよく使われます。1 GPaは10⁹ Paです。また工学ではN/mm²（ニュートン毎平方ミリメートル）もよく使われ、これはGPaと同じ大きさになります。たとえば1 GPa = 1000 N/mm²です。鉄のヤング率はおよそ200 GPaくらいで、かなり変形しにくい材料だとわかります。

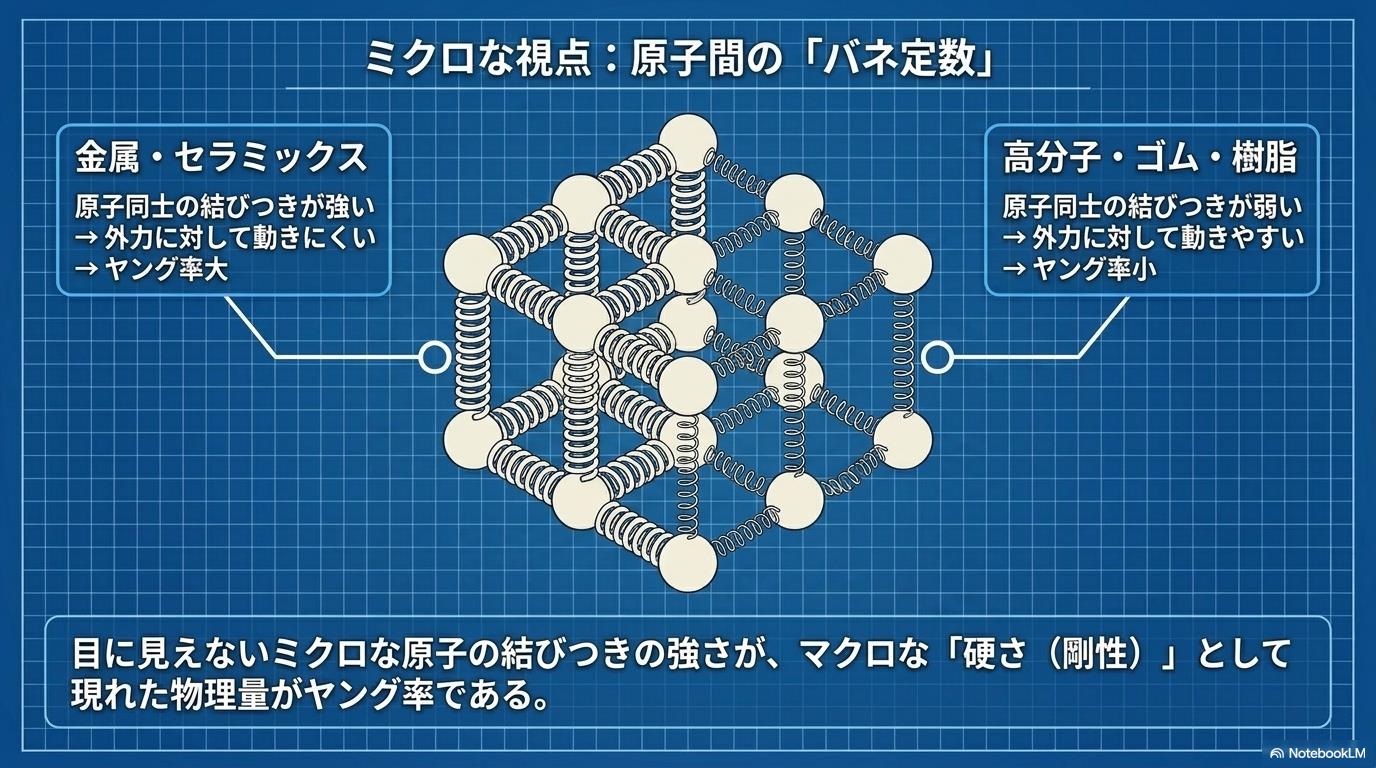

最後に物理的な意味ですが、ヤング率の違いは材料の中の「原子同士の結びつきの強さ」に関係しています。原子同士が強く引き合っているほど、外から力を加えても動きにくく、変形しにくくなります。そのため金属やセラミックスはヤング率が大きく、ゴムやプラスチックのような高分子材料は比較的小さくなります。ヤング率は、目に見えないミクロな結びつきが、どれくらい硬さとして現れるかを教えてくれる大切な物理量です。
ヤング率（縦弾性係数）は、材料の「変形しにくさ」を表す値ですが、金属ごとにかなり違いがあります。ここでは代表的な材料を、わかりやすく一覧で整理しながら、全体の位置づけもやさしく説明します。
________________________________________
【一覧】主要な金属材料のヤング率（代表値）
材料 ヤング率（GPa） 特徴
タングステン 約 400 金属の中で非常に高剛性
モリブデン 約 330 耐熱・高剛性金属
鉄鋼（一般） 約 200 構造材料の基準
S45C（炭素鋼） 約 205 機械部品向け鋼材
SS400 約 200 建築・構造用鋼材
ステンレス（SUS304） 約 193 耐食性が高い
銅 約 110〜130 電気・熱伝導性が高い
チタン 約 105〜120 軽くて強いがしなやか
アルミニウム合金（A5052） 約 70 非常に軽量
________________________________________
■ 高剛性材料（特に硬いグループ）
タングステンやモリブデンは、金属の中でもヤング率が非常に高く、「ほとんどたわまない金属」と言えます。特にタングステンは約400 GPaと圧倒的で、鉄の約2倍近い剛性があります。ただし重くて加工が難しいため、用途は限られます。
________________________________________
■ 一般的な金属の位置づけ
鉄鋼（SS400やS45C）やステンレス（SUS304）は、約200 GPa前後でほぼ同じレベルです。このため機械設計では「鉄を基準」として考えることが多いです。銅やアルミはそれより低く、特にアルミは軽い反面、たわみやすい材料です。チタンはその中間で、「軽いのにそこそこしなやか」という特徴があります。
________________________________________

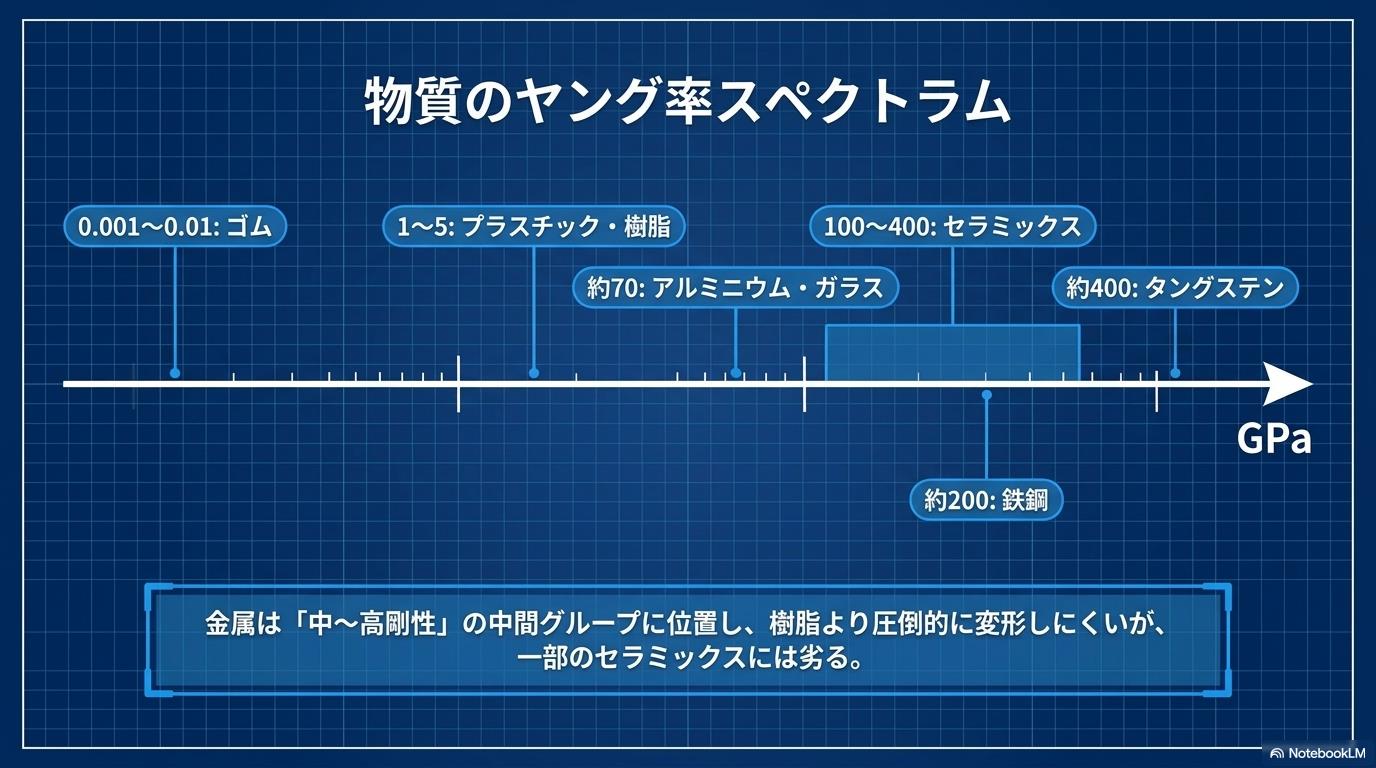

■ 非金属との比較
金属と比べると、非金属材料はさらに大きな違いがあります。
- セラミックス：100〜400 GPa（種類によっては鉄以上に硬い）
- ガラス：約70 GPa前後
- プラスチック（樹脂）：1〜5 GPa程度
- ゴム：0.001〜0.01 GPa程度
このように見ると、金属は「中〜高剛性の中間グループ」に位置していて、セラミックスほど硬くはないけれど、樹脂よりは圧倒的に変形しにくい材料だとわかります。

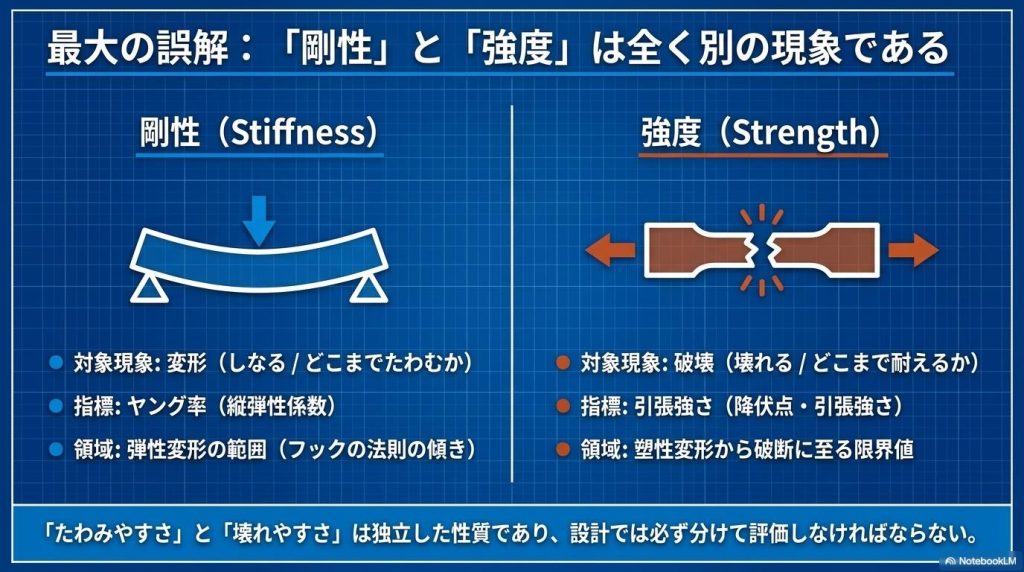

剛性（ヤング率）と強度（引張強さ）は、どちらも材料の「強さ」に関係するように見えますが、実はまったく別の性質です。この違いを理解しておくと、材料選びや設計の考え方がぐっと分かりやすくなります。
まず剛性（ヤング率）は、「どれくらい変形しにくいか」を表します。力を加えたときの“たわみやすさ”に関係し、フックの法則の傾きとして決まります。一方で強度（引張強さ）は、「どれくらいの力で壊れるか」を表します。つまり、剛性は変形の話、強度は破壊の話で、そもそも見ている現象が違います。
例えば鉄を考えると、軽く引っ張ると少し伸びますが、これは弾性的な変形でありヤング率で決まる範囲です。そしてさらに力を増やすと最終的に破断しますが、この限界が引張強さです。ここで重要なのは、「たわみやすさ」と「壊れやすさ」は別物だという点です。

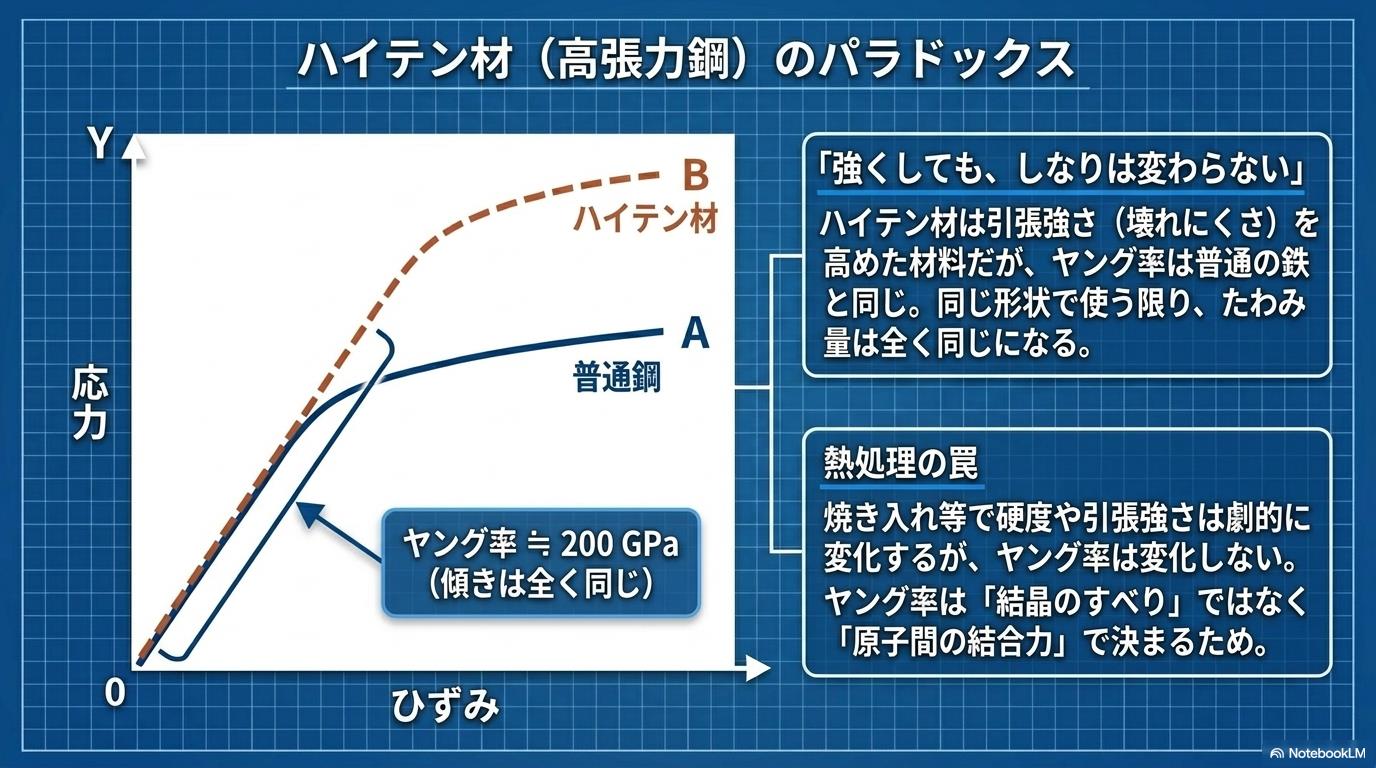

この違いはハイテン材（高張力鋼）で特に重要になります。ハイテン材は引張強さを高めた材料で、確かに壊れにくくはなっています。しかしヤング率は鉄とほぼ同じ約200 GPaのままです。そのため、同じ形状で使う限り、たわみ量は普通の鋼材とほとんど変わりません。つまり「強くしたのに、しなりはあまり変わらない」という現象が起きます。設計ではここを誤解しやすいので注意が必要です。
また熱処理の影響も重要です。焼き入れや焼き戻しによって、硬度や引張強さは大きく変化しますが、ヤング率はほとんど変わりません。これは、熱処理が主に結晶構造のすべりや転位の動きに影響するのに対し、ヤング率は原子間の結合の「バネ定数」に近い性質で決まるためです。そのため、弾性範囲の応力とひずみの関係の傾きはほぼ一定のままです。
まとめると、ヤング率は「どれだけしなるか」、強度は「どこまで壊れないか」を決める指標です。この2つは似ているようで役割がまったく違うため、設計では必ず分けて考えることが大切です。
ヤング率は、設計実務において「どれくらいたわむか」を決める非常に重要な材料定数です。強度だけでなく剛性を考えないと、壊れなくても使い物にならない構造になってしまうことがあります。

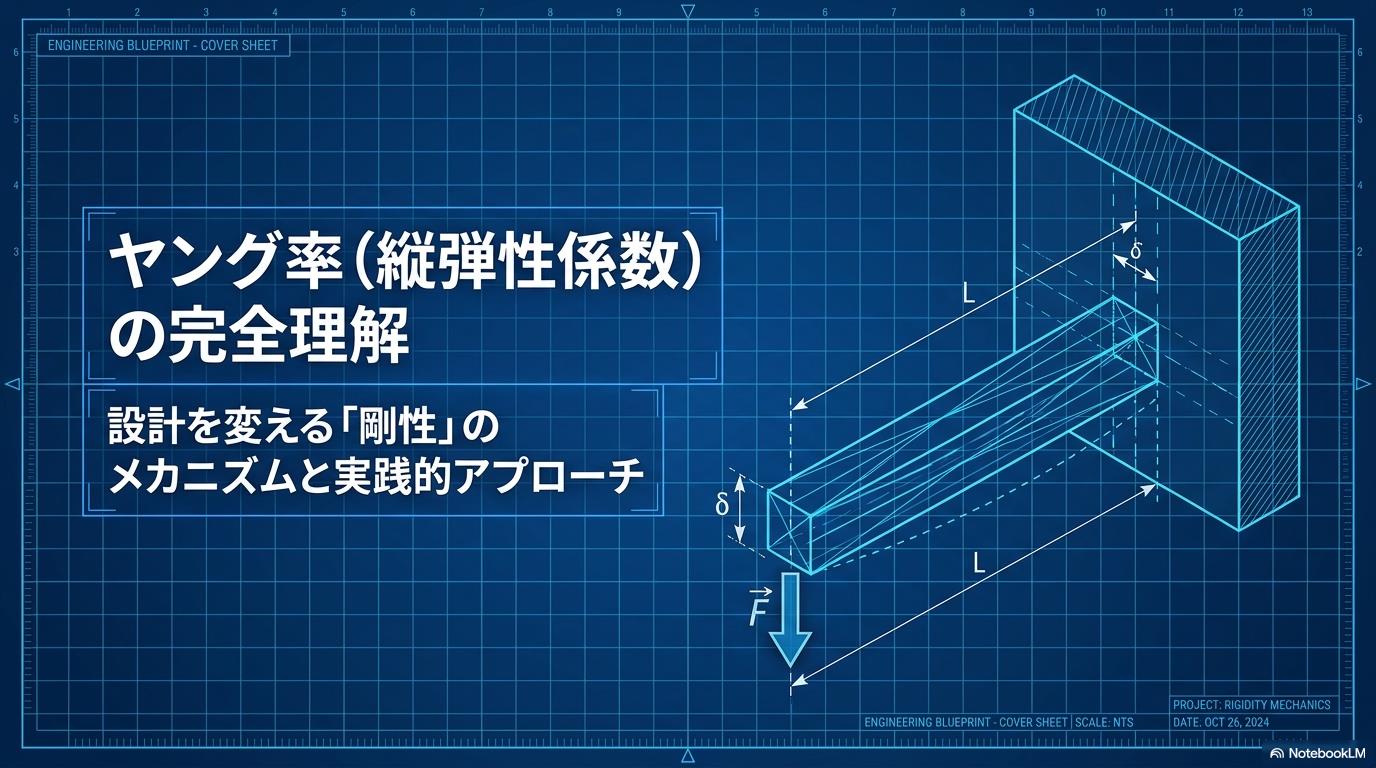

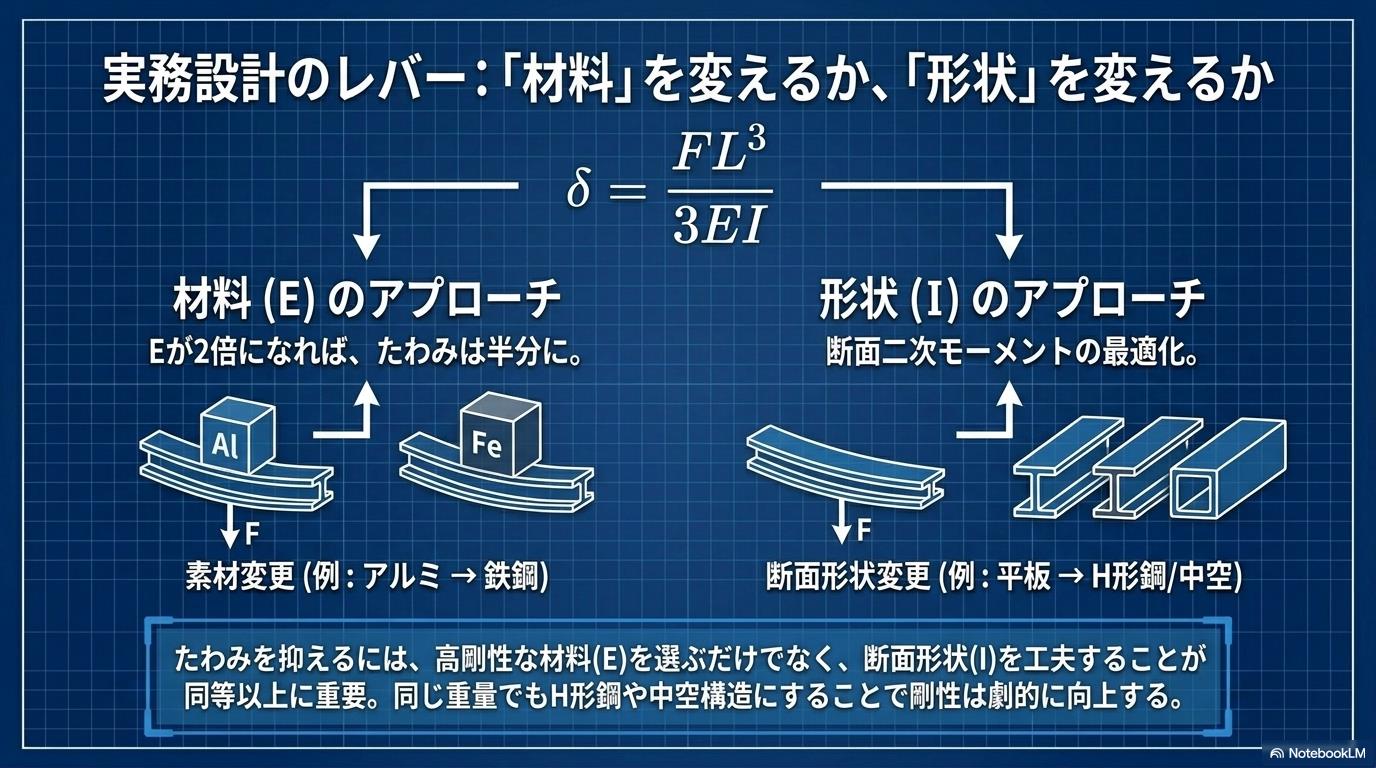

まず代表的な例として、片持ち梁のたわみを考えます。先端に力Fがかかるときのたわみδは次の式で表されます。
δ = FL³ / (3EI)
ここでEがヤング率、Iが断面二次モーメントです。この式から分かる通り、たわみはヤング率Eに反比例します。つまり、同じ形状・同じ荷重であれば、ヤング率が2倍の材料に変えると、たわみは半分になります。これがヤング率が構造剛性に直結する理由です。
しかし実務では、「材料を変える」だけが対策ではありません。もう一つ重要なのが形状設計です。たわみはI（断面二次モーメント）にも反比例するため、断面形状を工夫することで剛性を大きく向上できます。例えば板材をそのまま使うよりも、H形鋼や中空構造にすることで、同じ重量でもはるかにたわみにくくできます。そのため実際の設計では、「材料（E）」と「形状（I）」のどちらで剛性を確保するかをバランスよく考えます。

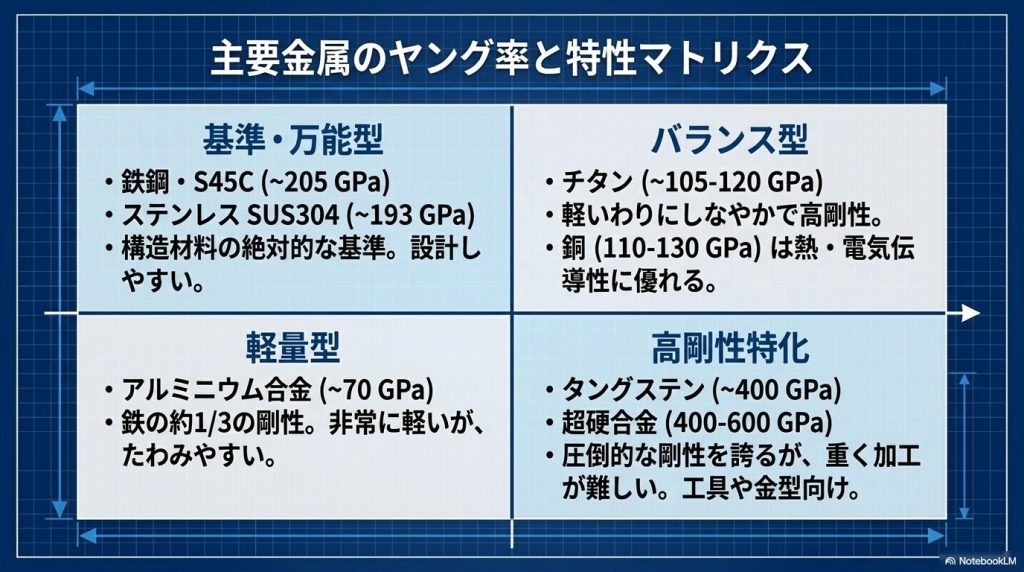

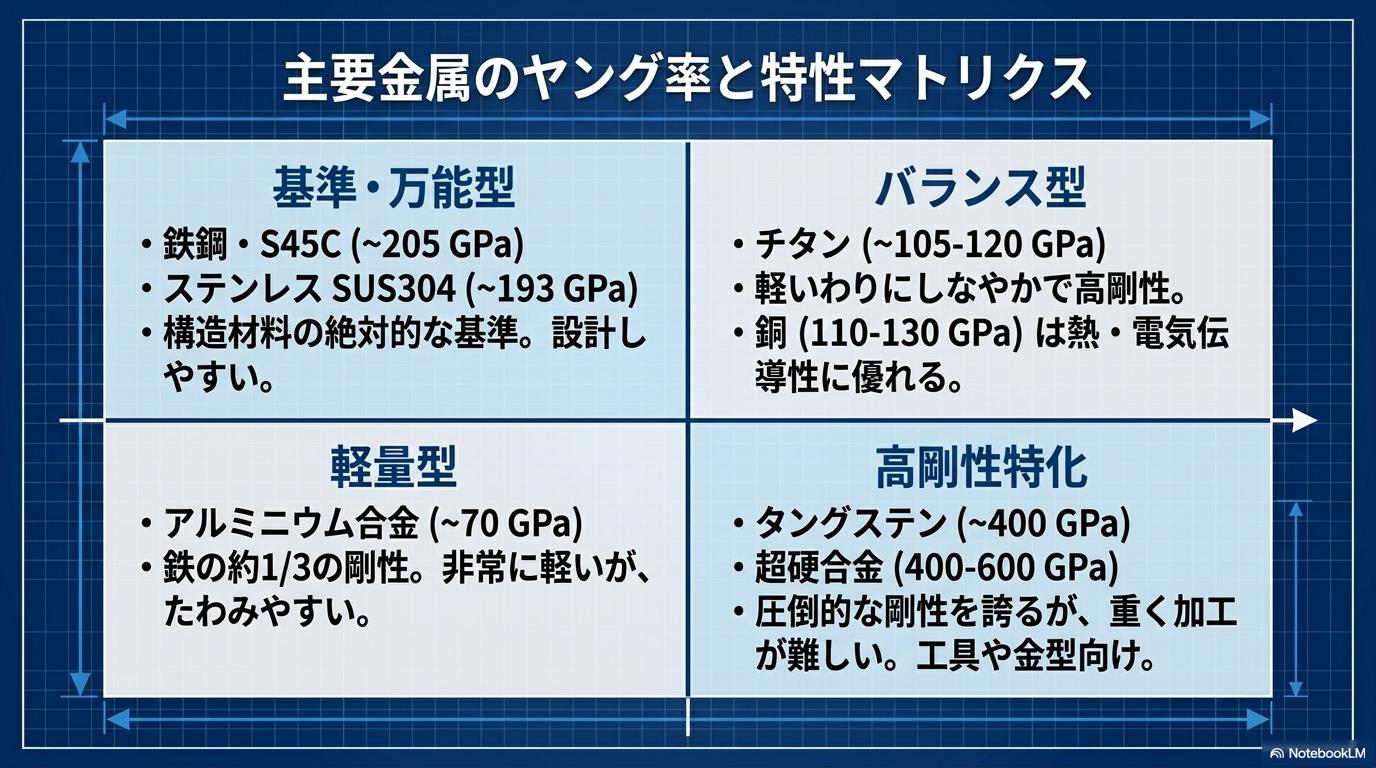

金属の種類によってヤング率は大きく違い、その違いが「どんな用途に向くか」を決める重要なポイントになります。ここでは代表的な金属を、やさしく整理して説明します。
まず鉄鋼材料は、ヤング率が約206 GPaと安定していて、ほとんどの鋼種で大きく変わりません。これは「基準になる材料」としてとても重要で、建築・橋・機械部品など、あらゆる構造物に使われています。強度や種類が変わってもヤング率はほぼ一定なので、設計しやすいという大きな利点があります。
次にアルミニウム合金は、約70 GPaと鉄の約3分の1ほどのヤング率しかありません。つまり同じ形でもたわみやすい材料です。その代わり非常に軽いため、航空機や自動車などで「軽量化したいとき」によく使われます。ただし剛性不足を補うために、形を大きくしたり、補強構造を入れたりして設計する必要があります。軽さとたわみやすさのバランスが特徴です。
超硬合金は、ヤング率が非常に高く、鉄の2〜3倍にあたる約400〜600 GPa程度になるものもあります。そのためほとんど変形せず、工具や金型に使われます。切削工具などでは、刃先がたわむと精度が落ちるため、「形が変わらないこと」がとても重要です。ただし硬い反面、衝撃には弱いという特徴もあります。
チタン合金は約105 GPaで、鉄とアルミの中間くらいの性質を持っています。軽いわりにそこそこ剛性があるため、バランスの良い材料です。特に「重量あたりの剛性（比剛性）」が高いので、航空機や医療用インプラントなどでよく使われます。また耐食性にも優れている点も大きなメリットです。
まとめると、鉄は万能型、アルミは軽量型、超硬合金は高剛性特化、チタンはバランス型というイメージです。ヤング率を見ることで、材料が「どれくらいたわむか」を直感的に理解でき、用途の違いも分かりやすくなります。

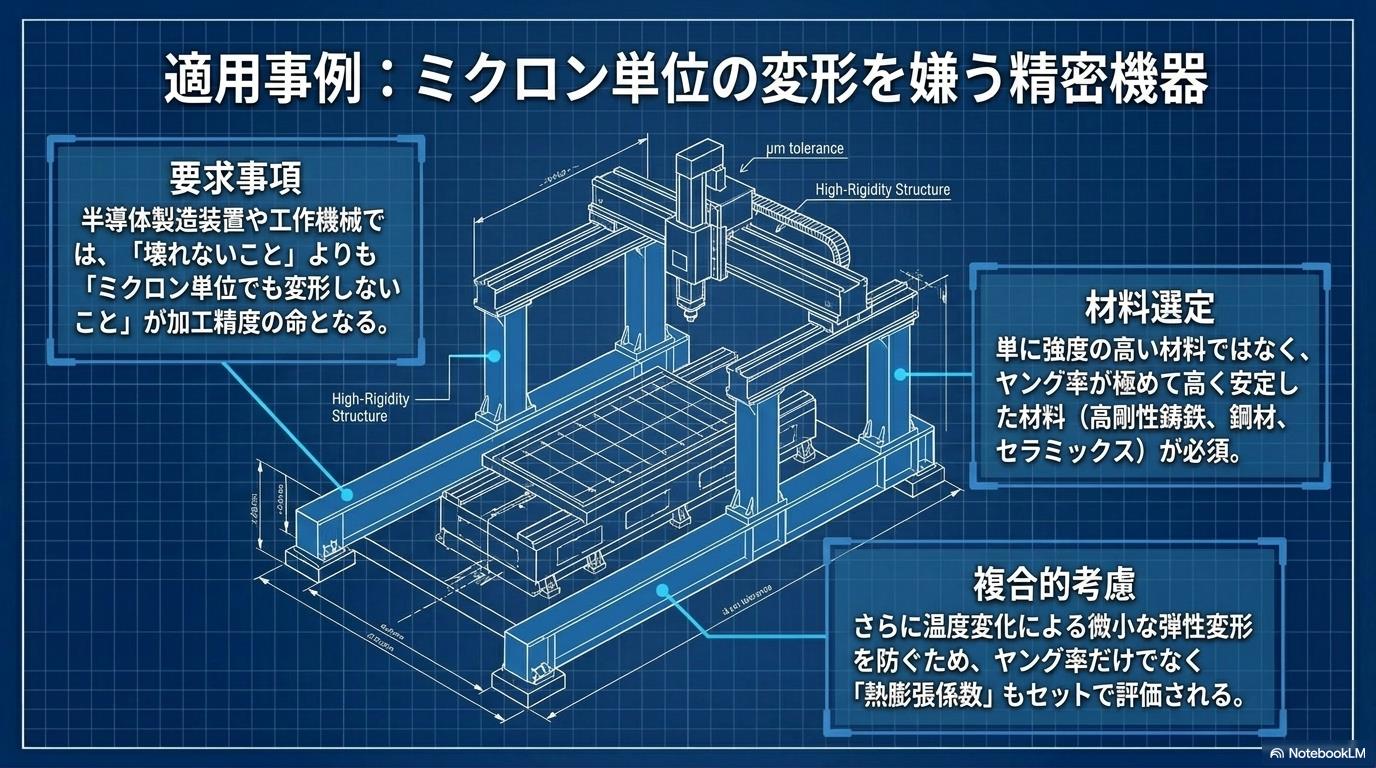

また、ヤング率は精密機器の設計でも非常に重要です。半導体製造装置や工作機械では、わずかなミクロン単位の変形でも加工精度に影響します。このような分野では、単に強い材料を使うのではなく、ヤング率が高く安定した材料を選ぶことが重要です。例えば鋼材やセラミックス、高剛性の鋳鉄などがよく使われます。また温度変化によるわずかな弾性変形も問題になるため、熱膨張係数と合わせて材料選定が行われます。
このようにヤング率は、「壊れないか」ではなく「どれだけ変形しないか」を評価する指標として、実務設計の根幹を支えています。材料選定と形状設計の両方を組み合わせることで、初めて要求される剛性を満たす構造を作ることができます。

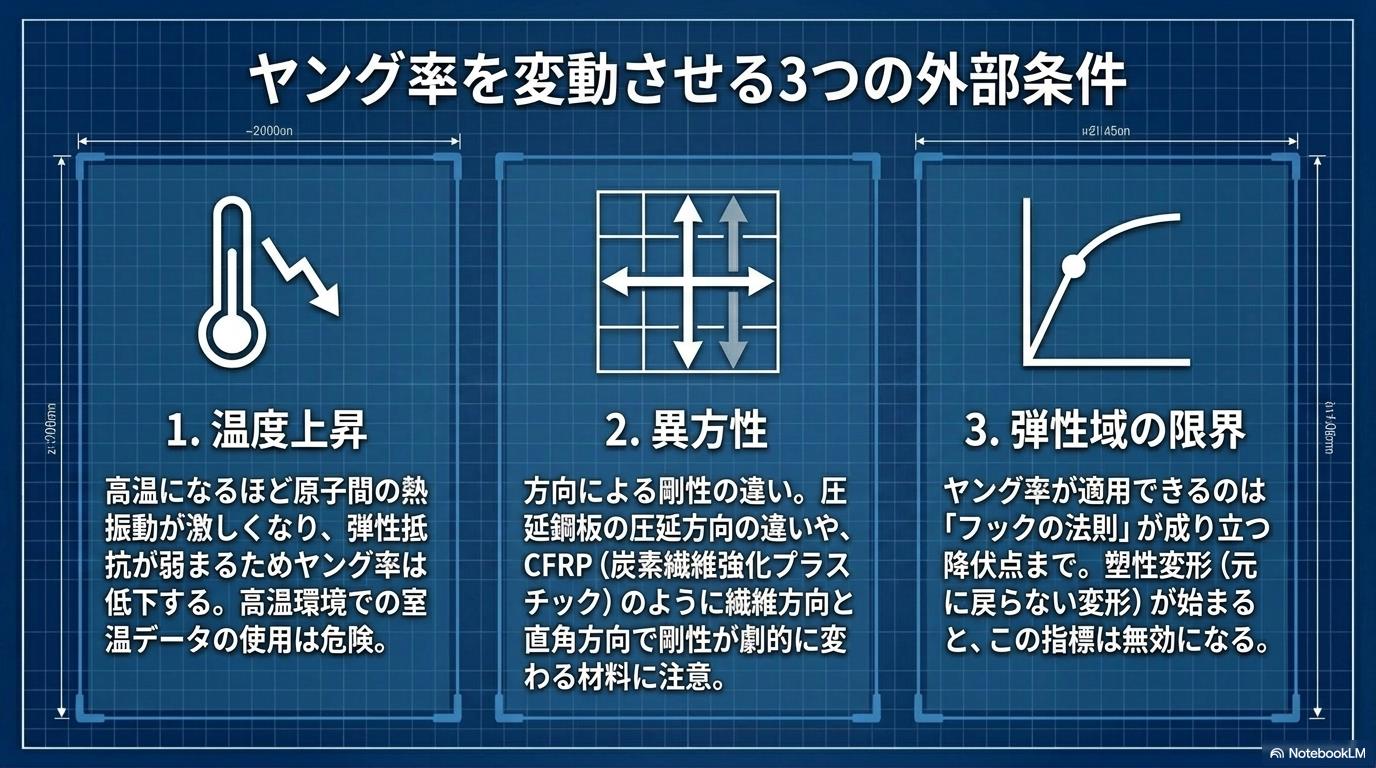

ヤング率は材料ごとに決まった値のように見えますが、実は外部条件によって影響を受ける場合があります。ただしその変化は比較的小さく、「どんな条件でどの程度変わるか」を理解することが設計では大切です。
まず温度の影響です。一般に金属材料は、高温になるほどヤング率が低下する傾向があります。これは原子間の結合が熱によって振動しやすくなり、弾性的な抵抗が弱くなるためです。例えば工具鋼では、室温では約200 GPa前後ですが、温度が上がると徐々に低下し、高温環境ではたわみやすくなります。そのため高温炉やエンジン周辺の部品では、ヤング率の低下も考慮して設計する必要があります。
次に材料の異方性です。材料によっては方向によってヤング率が異なることがあります。代表例が圧延鋼板で、圧延方向とそれに直角な方向では微妙に剛性が異なることがあります。さらに顕著なのが複合材料で、例えばCFRP（炭素繊維強化プラスチック）は繊維方向では非常に高いヤング率を示しますが、繊維に直角な方向では大きく低下します。このように「方向によって性質が変わる材料」では、単一のヤング率ではなく方向ごとの値を使って設計する必要があります。
また重要なのが、ヤング率が適用できるのは弾性域のみという点です。材料に力を加えても元に戻る範囲では、応力とひずみは比例関係にありヤング率が使えます。しかし降伏点を超えて塑性変形が始まると、この関係は崩れ、ヤング率では変形を表せなくなります。つまり、ヤング率は「壊れる前のしなやかな範囲」に限定された指標です。
まとめると、ヤング率は基本的に材料固有の値ですが、温度や方向性、そして弾性範囲という条件によって有効性が変わります。そのため実務では、単に数値を見るだけでなく「どの条件で使う値なのか」を意識することがとても重要です。

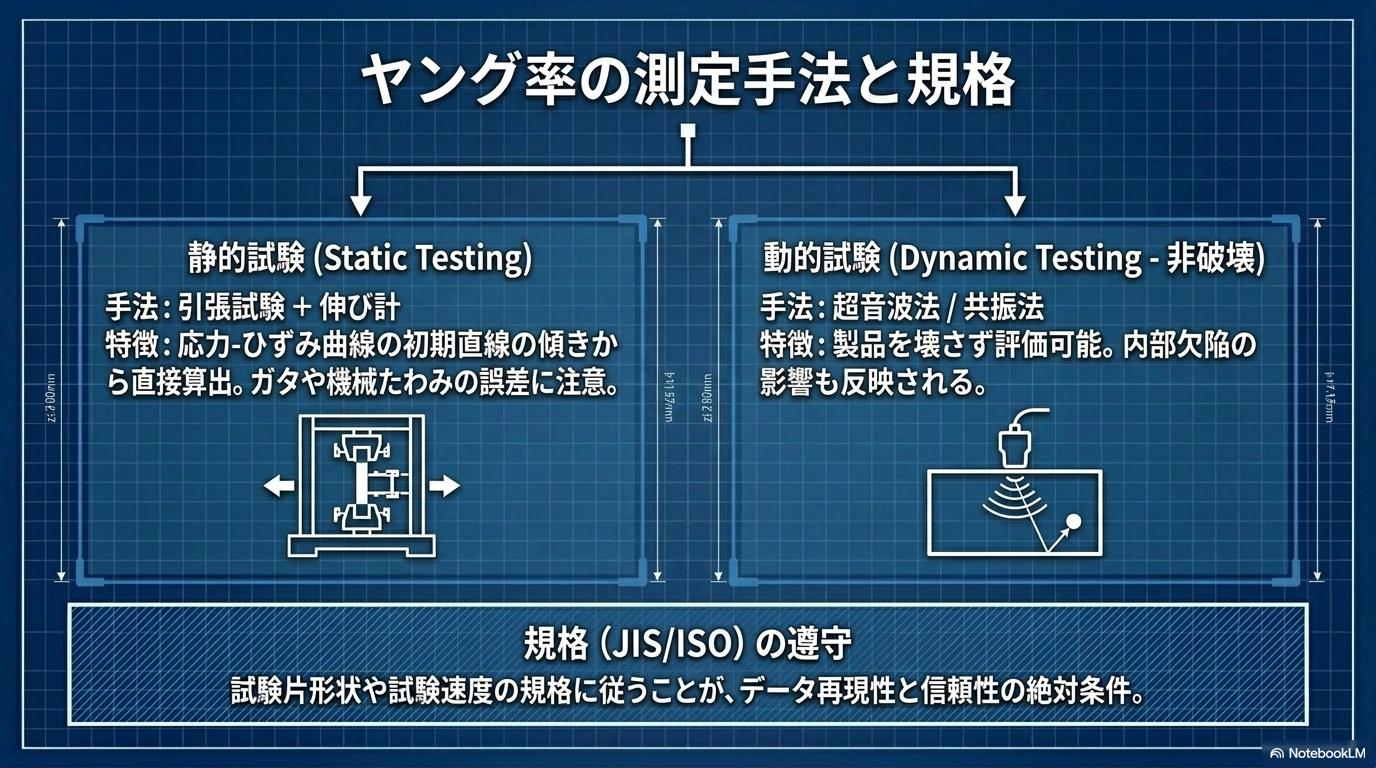

ヤング率を正確に把握するためには、いくつかの代表的な測定方法があり、目的や材料に応じて使い分けられます。
まず最も一般的なのが静的試験である引張試験です。試験片にゆっくりと引張荷重を加え、応力とひずみの関係を測定します。このとき伸び計（エクステンソメータ）を用いて微小な変形を正確に測定し、応力‐ひずみ曲線の初期直線部分の傾きからヤング率を求めます。ただし、試験片の取り付け誤差や初期のガタ、機械のたわみなどが影響するため、精密な測定には注意が必要です。
次に動的試験として、超音波法や共振法があります。超音波法では材料中の音速を測定し、その伝播速度と密度からヤング率を計算します。また共振法では、試験片を振動させて固有振動数を測定し、そこから弾性係数を求めます。これらの方法は非破壊で測定できるため、製品を壊さずに評価できるという大きな利点があります。また微小な欠陥や内部構造の影響も反映されるため、材料評価にもよく使われます。
さらに重要なのが規格に基づいた測定です。例えばJIS（日本産業規格）やISO規格では、試験片の形状、試験速度、測定方法などが細かく定められており、これに従うことで再現性の高いデータが得られます。規格に準拠していない測定は、同じ材料でも値がばらつく原因になるため、信頼性のあるデータ取得には不可欠です。
このようにヤング率は、測定方法によって得られる値や精度が変わるため、用途に応じた適切な手法を選ぶことが重要です。
最適な金属材料を選ぶときは、ヤング率そのものだけでなく、いくつかの視点を組み合わせて考えることが大切です。ここでは代表的な3つの判断基準をやさしく整理します。
まず1つ目は「必要剛性と重量のバランス」です。同じ剛性でも、材料が軽いほど効率が良くなります。このとき使われる指標が比剛性（ヤング率÷密度）です。例えばアルミニウムはヤング率自体は鉄より低いですが、密度も小さいため「軽さの割にそこそこ剛性がある」材料として評価されます。航空機や自動車では、この比剛性が非常に重要な判断基準になります。
次に2つ目は「使用環境の温度変化」です。金属は高温になるとヤング率が低下する傾向があるため、使用環境によってはたわみやすくなります。例えばエンジン周辺や高温設備では、室温の値だけで判断すると危険で、温度上昇後の剛性低下も考慮する必要があります。そのため耐熱性の高い材料や、温度変化に強い設計が求められます。
そして3つ目は「コストと加工性」です。ヤング率が非常に高い超硬合金やレアメタル材料は、剛性や精度の面では優れていますが、価格が高く加工も難しいという特徴があります。そのため、性能だけでなく量産性や製造コストも含めて判断する必要があります。例えば工具用途では超硬が使われますが、構造部材には一般的な鋼材が選ばれることが多いです。
このように材料選定では、「軽さと剛性のバランス」「温度による変化」「コストと加工性」という3つの視点を総合的に考えることが重要です。ヤング率はその中核となる指標ですが、それだけで最適解が決まるわけではなく、全体最適で考えることが設計のポイントになります。

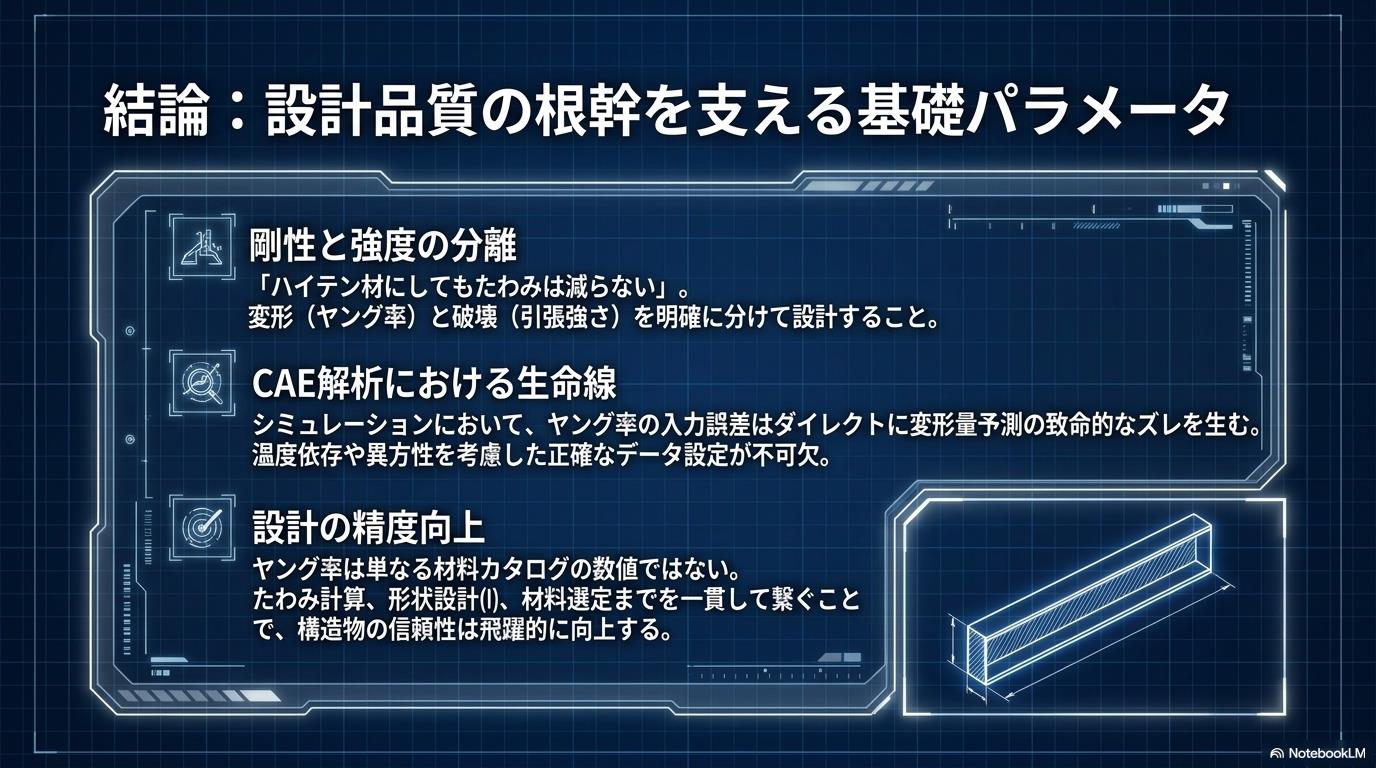

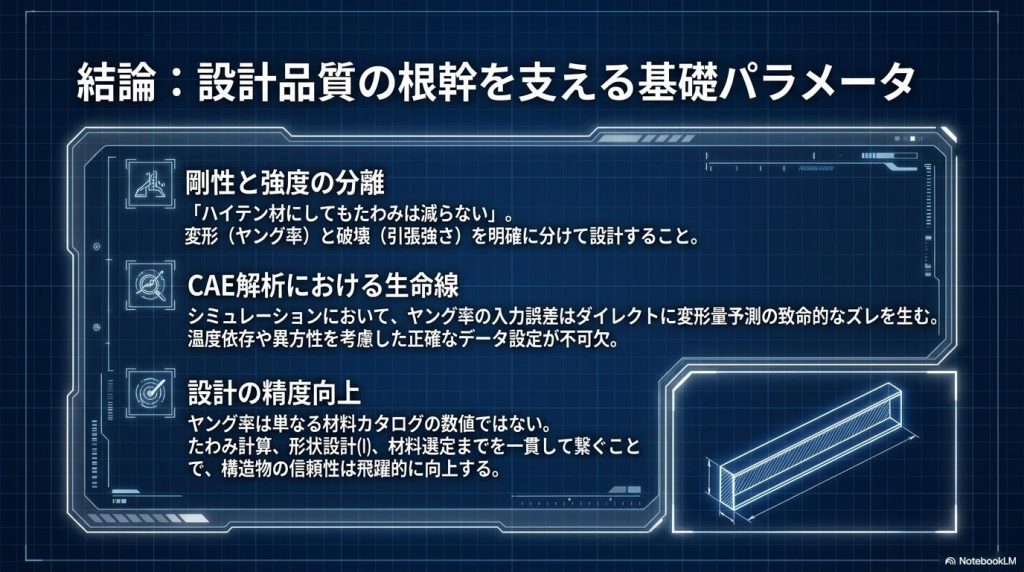

まとめると、ヤング率は単なる材料定数ではなく、設計品質を左右する「構造剛性の基礎パラメータ」であり、シミュレーション（CAE）においても非常に重要な入力値です。応力解析やたわみ予測では、この値が少し違うだけでも変形量の予測誤差につながるため、正確な設定が求められます。
特に現場で起こりやすい誤解として、「ハイテン材にすればたわみも減る」というものがあります。しかし実際には、ハイテン材は引張強さ（壊れにくさ）が向上するだけで、ヤング率はほとんど変わりません。そのため剛性は変わらず、たわみ量もほぼ同じです。この点を理解していないと、期待した剛性改善が得られない設計になることがあります。
また温度依存性も重要なポイントです。高温環境ではヤング率が低下し、材料はよりたわみやすくなります。CAE解析では室温の物性値をそのまま使うと、実機条件とのズレが生じるため、使用温度に応じた材料データの設定が不可欠です。さらに圧延材やCFRPのような異方性材料では、方向ごとにヤング率が異なるため、単一値ではなく方向性を考慮したモデル化が必要になります。
一方で、材料の違いを広く見ると、金属は中〜高剛性の領域に位置し、セラミックスはさらに高剛性、樹脂やゴムは低剛性という明確な差があります。この比較を理解することで、用途に応じた材料選定の視野が広がります。
さらに、ヤング率は引張試験だけでなく、超音波法や共振法といった非破壊手法でも測定されますが、規格（JISやISO）に基づくデータの使用が信頼性確保には不可欠です。
このようにヤング率は、材料特性の理解だけでなく、たわみ計算式やCAE解析、測定方法、材料選定まで一貫して関わる基礎パラメータです。正しく扱うことで、設計の精度と信頼性は大きく向上します。

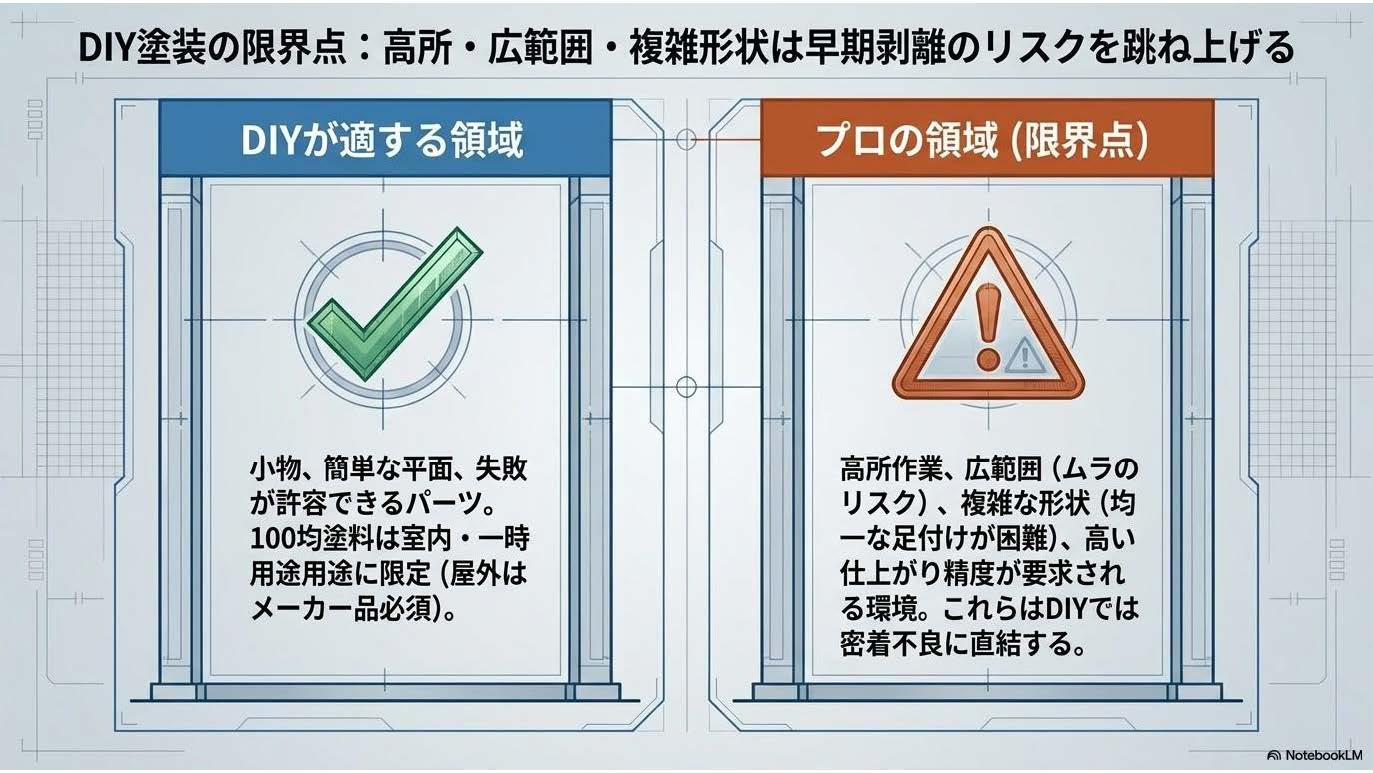

- [2026.7.2]金属塗装のすぐ剥がれるを卒業する：プロが明かす10年持たせるための意外な真実
- なぜあなたの塗装は、たった1年で剥がれてしまうのか？
「週末を返上して丁寧に塗り上げたのに、わずか1年でペリペリと剥がれてしまった……」DIYで金属塗装に挑戦した方の多くが、この絶望感を味わいます。「塗料が悪かったのか？」「塗り方が下手だったのか？」と自問自答されるかもしれません。しかし、塗装の寿命を左右する真実は、あなたが選んだ塗料のブランドやハケさばきの美しさとは別の場所にあります。
プロのコンサルタントの視点から言えば、塗装の成功は「塗る前」の段階ですでに決まっています。今回は、科学的な根拠に基づき、塗装を10年持たせるための「目に見えない技術」を論理的に解説します。

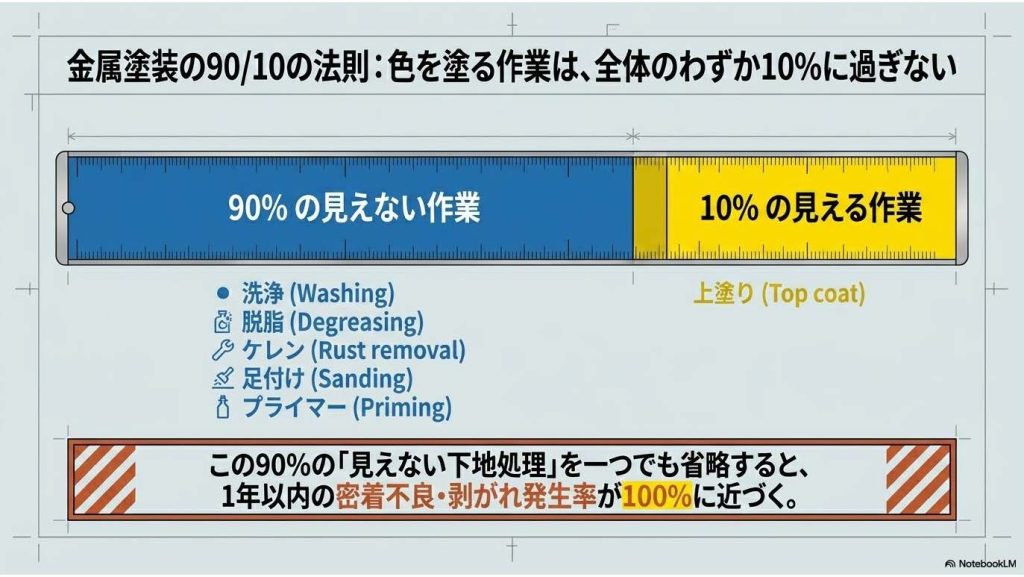

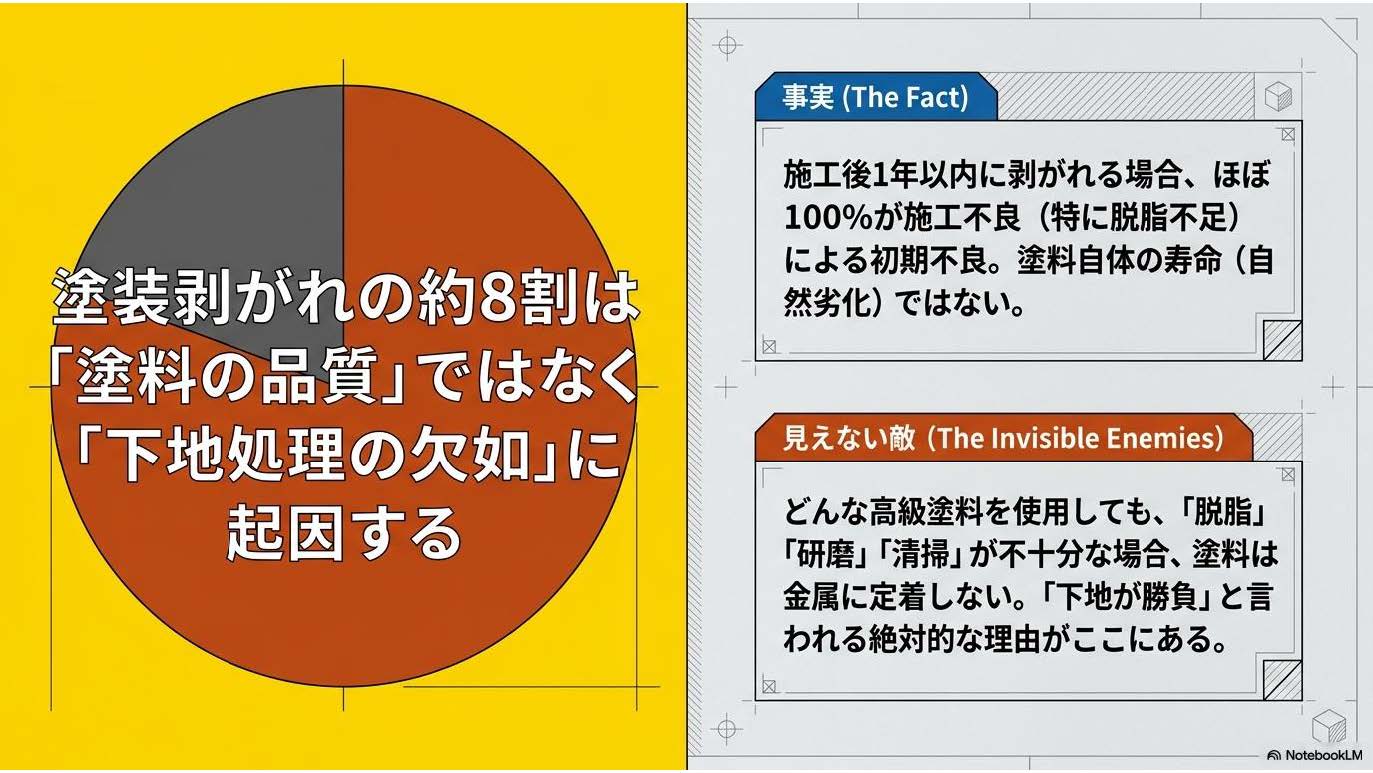

- 結論：剥がれの原因の8割は「塗る前」に決まっている

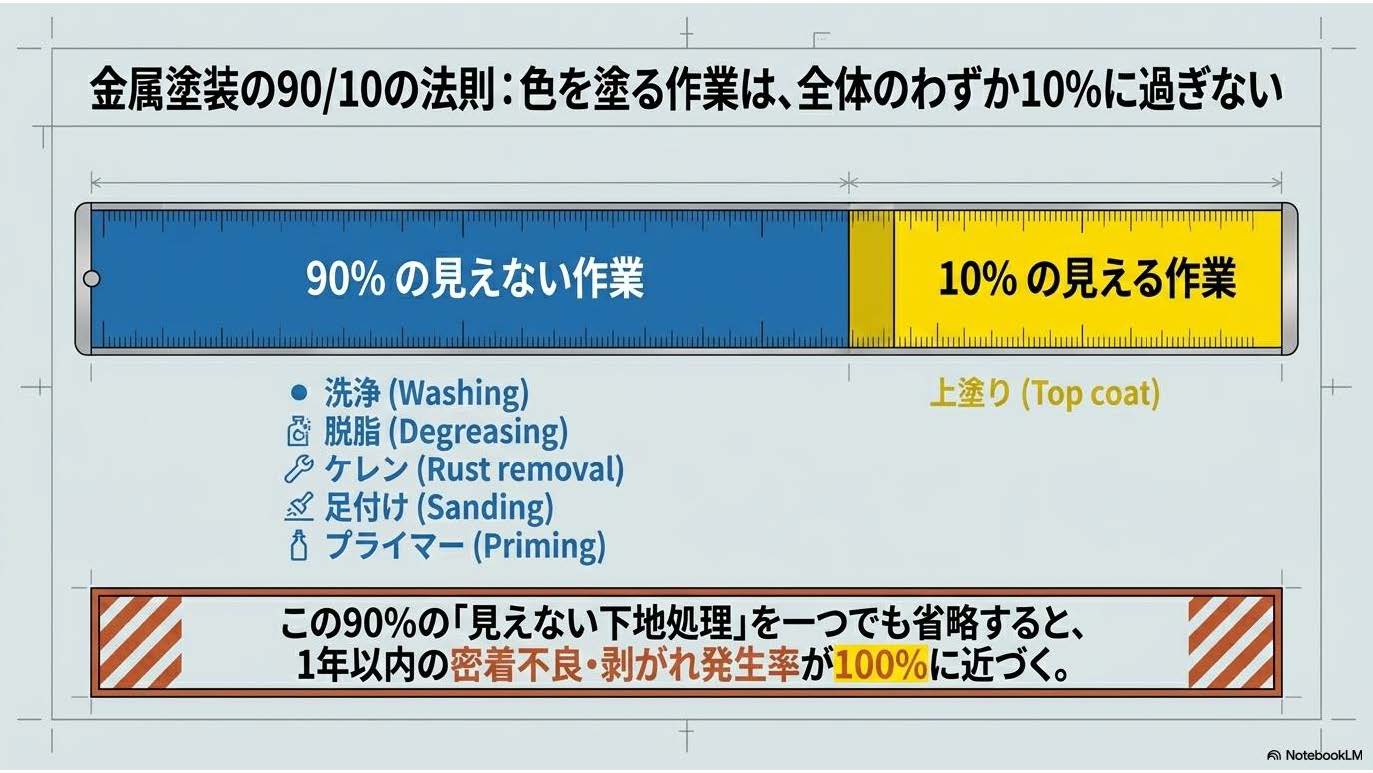

衝撃的な事実をお伝えしましょう。施工後1年以内に起きる塗装剥がれの約8割は、下地処理の不足、すなわち「塗る前の準備ミス」に起因します。どんなに高級なシリコン塗料やフッ素塗料を塗り重ねても、土台が脆弱であれば、それは砂の上に城を建てるようなものです。
塗装の世界には、古くからの鉄則があります。
「下地が勝負」

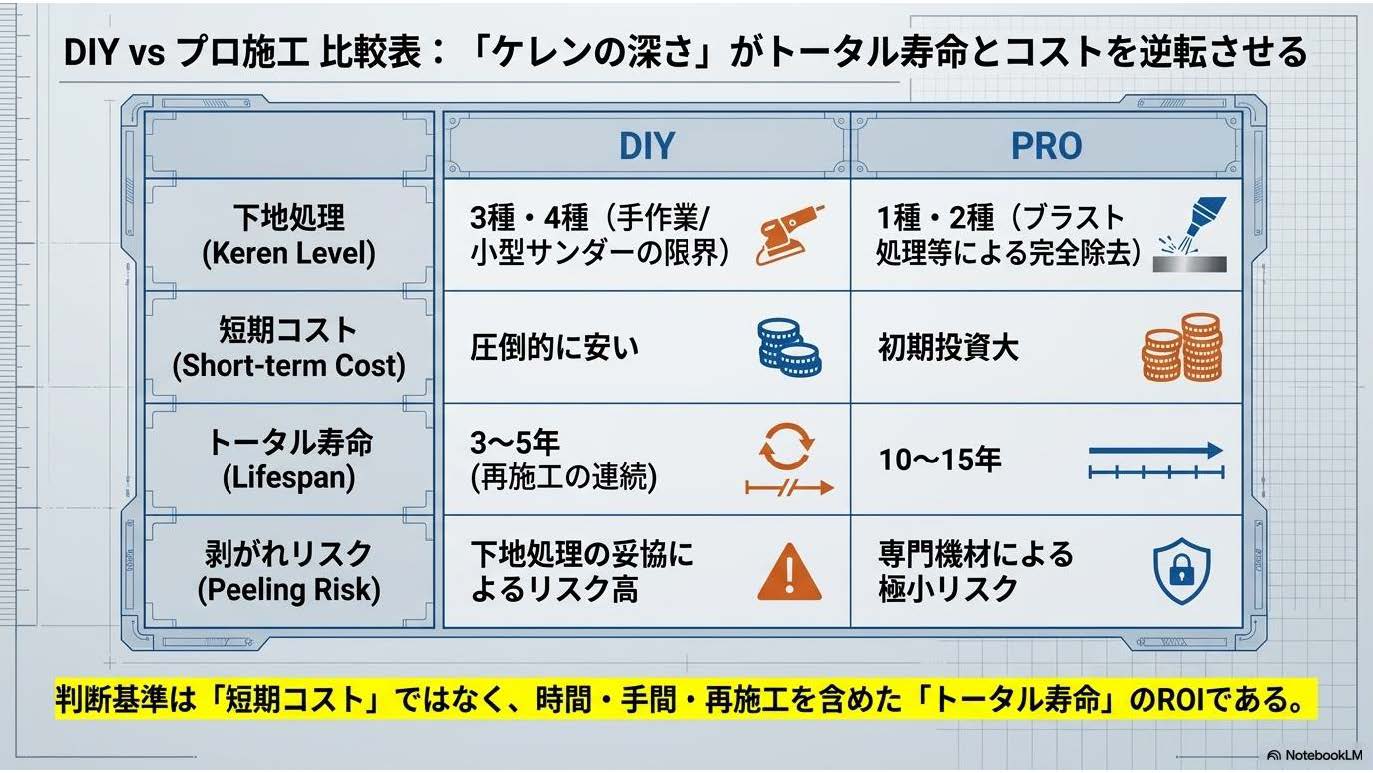

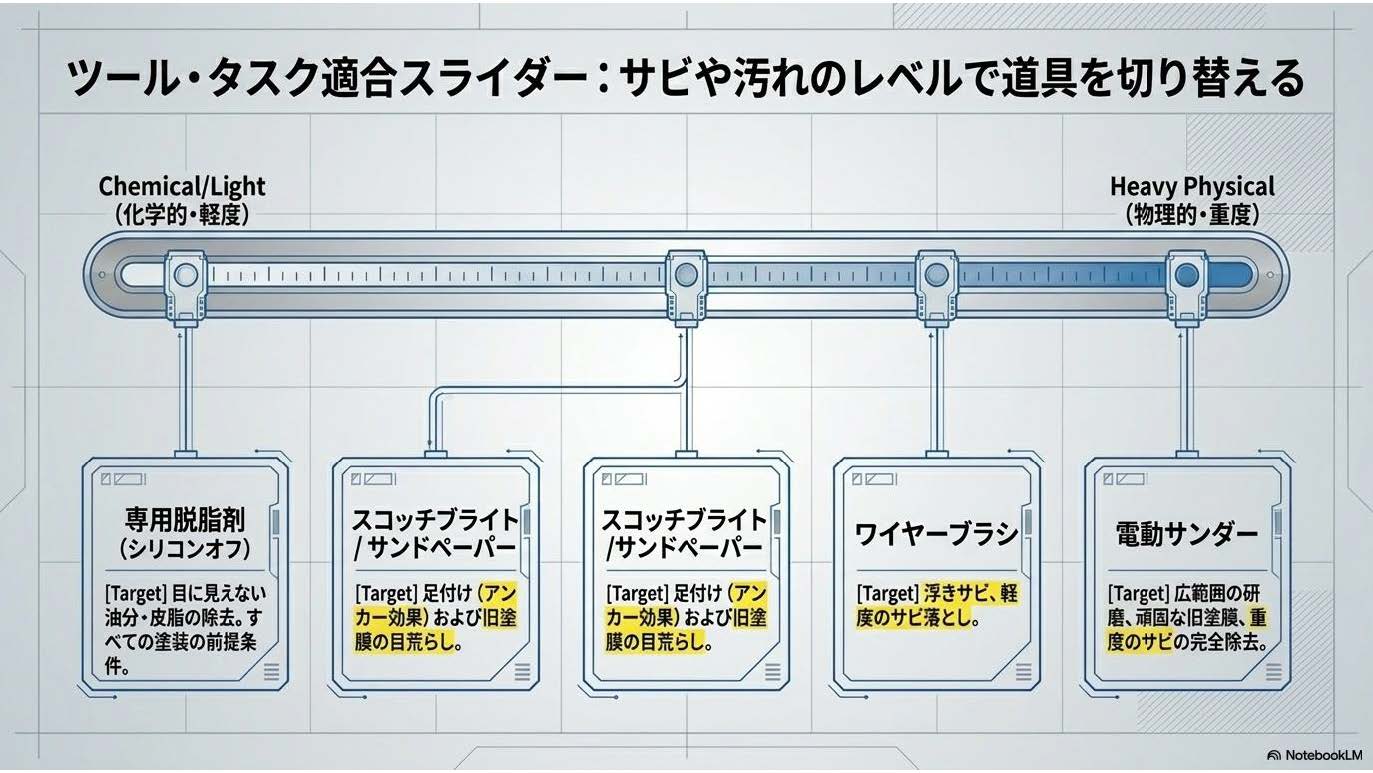

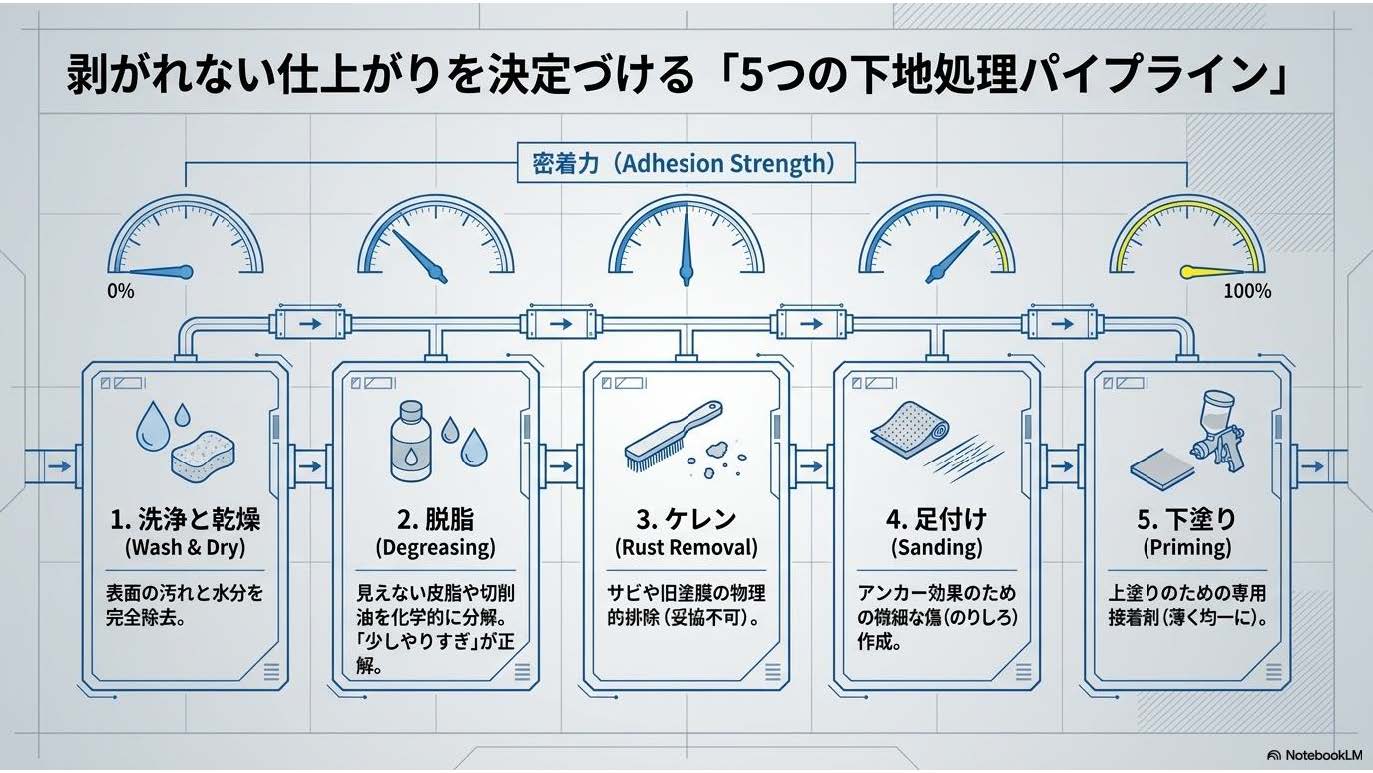

この言葉は、サビや旧塗膜を削り落とす「ケレン（下地処理）」という工程の重要性を説いています。プロは専用のブラスト機などを使う「ケレン1種・2種」を行いますが、DIYであれば、ワイヤーブラシや電動サンダーを駆使してサビや汚れを落とす「ケレン3種・4種」が現実的なターゲットとなります。この地味で過酷な作業をどれだけ徹底できるかが、耐久性のすべてを決定づけるのです。

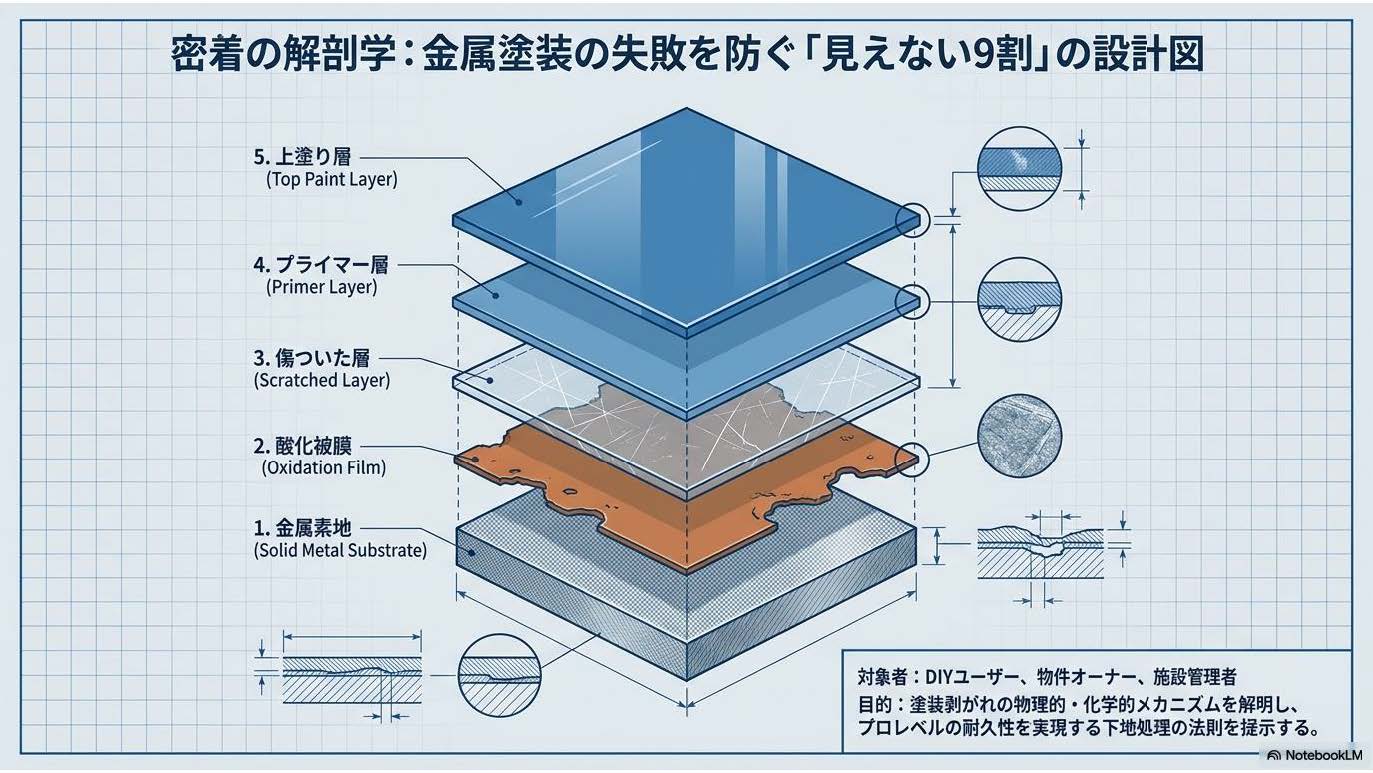

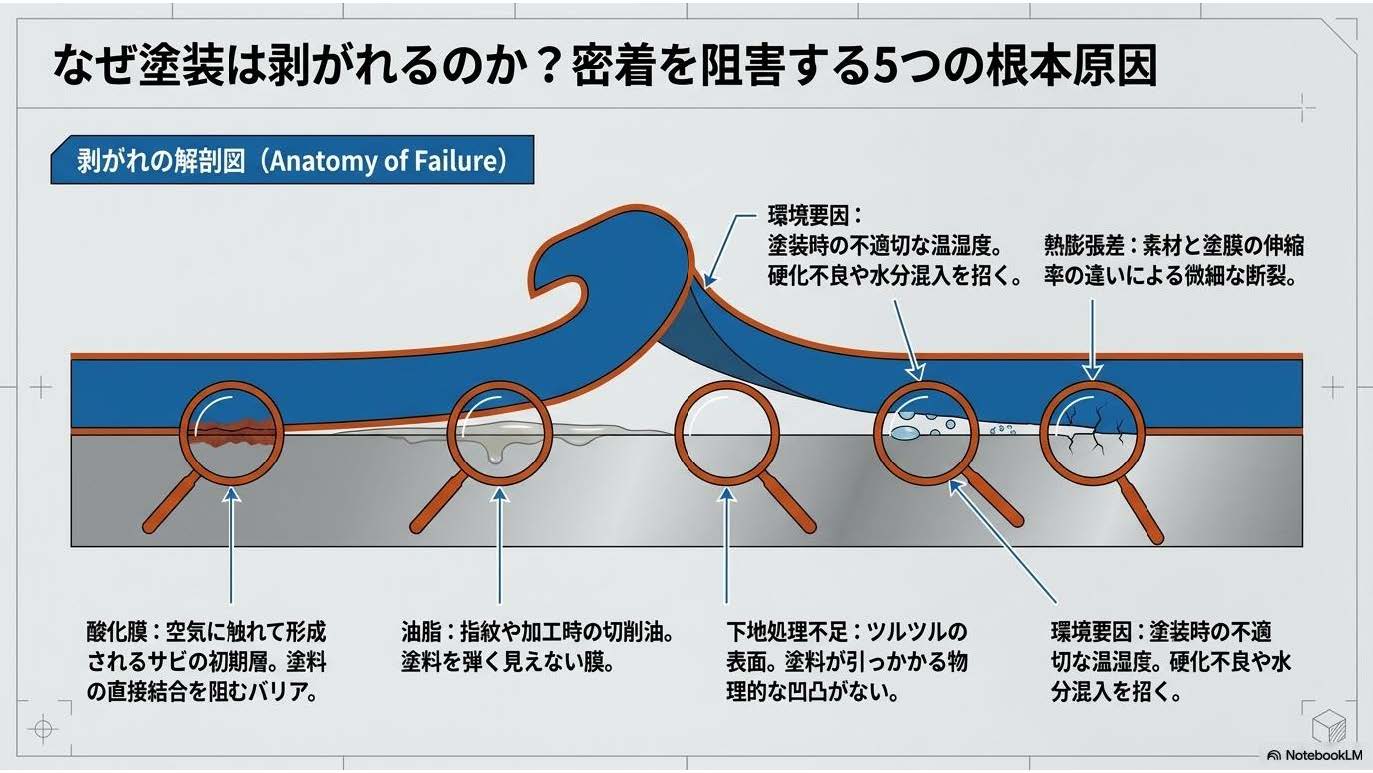

- 「見えないバリア」の正体：酸化膜と油脂の科学
金属表面には、塗料の密着を阻害する「見えないバリア」が二つ存在します。
一つ目は**「酸化膜」です。金属は空気に触れた瞬間、目に見えないサビの初期層を形成します。二つ目は「油脂」**です。加工時に付着した機械油（切削油）や、作業中に素手で触れた際の指紋などが、目に見えない薄膜として表面を覆っています。
これらが残っていると、塗料は金属原子と直接結合できず、単に「油や酸化膜の上に乗っているだけ」の状態になります。だからこそ、「シリコンオフ」などの専用脱脂剤を用いた洗浄が不可欠です。単なる水拭きではなく、加工油や皮脂を化学的に除去することで、初めて塗料が金属に「食いつく」土台が整います。
- 物理的に食いつかせる「アンカー効果」という魔法

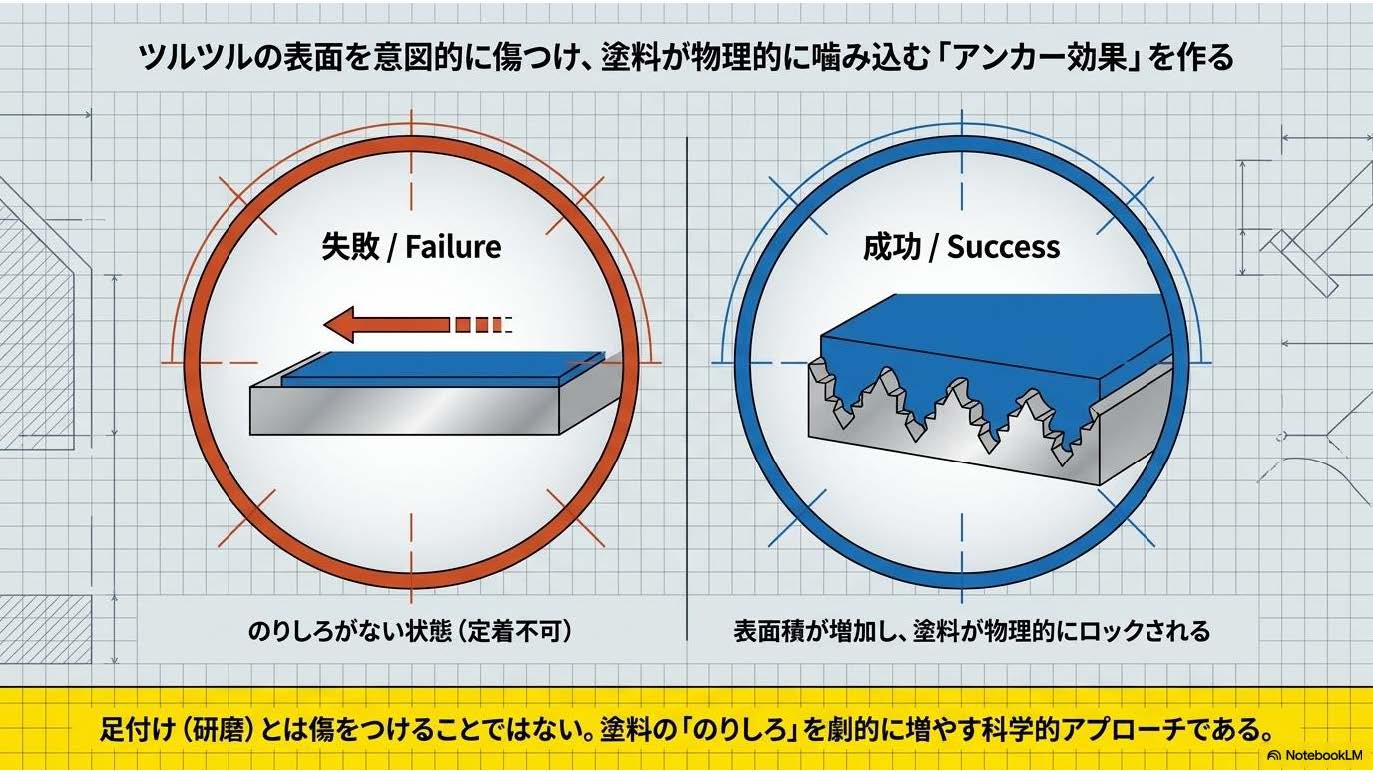

金属の表面は、一見滑らかであればあるほど、塗料にとっては滑りやすく定着しにくい場所となります。そこで必要になるのが、表面をわざと傷つける「足付け（研磨）」です。
サンドペーパーやスコッチブライト、あるいは広範囲なら電動サンダーを使い、表面に微細な凹凸を無数に作ります。これにより、塗装の「のりしろを増やす」ことが可能になります。
塗料がこの微細な傷の中に入り込み、固まることで物理的にがっちりと固定される現象を「アンカー効果」と呼びます。「少しやりすぎかな」と感じるくらい丁寧に目荒らしを行うことが、数年後の密着力の差となって現れるのです。
- 素材ごとの「性格」を知る：ステンレスは鏡面ほど危険？

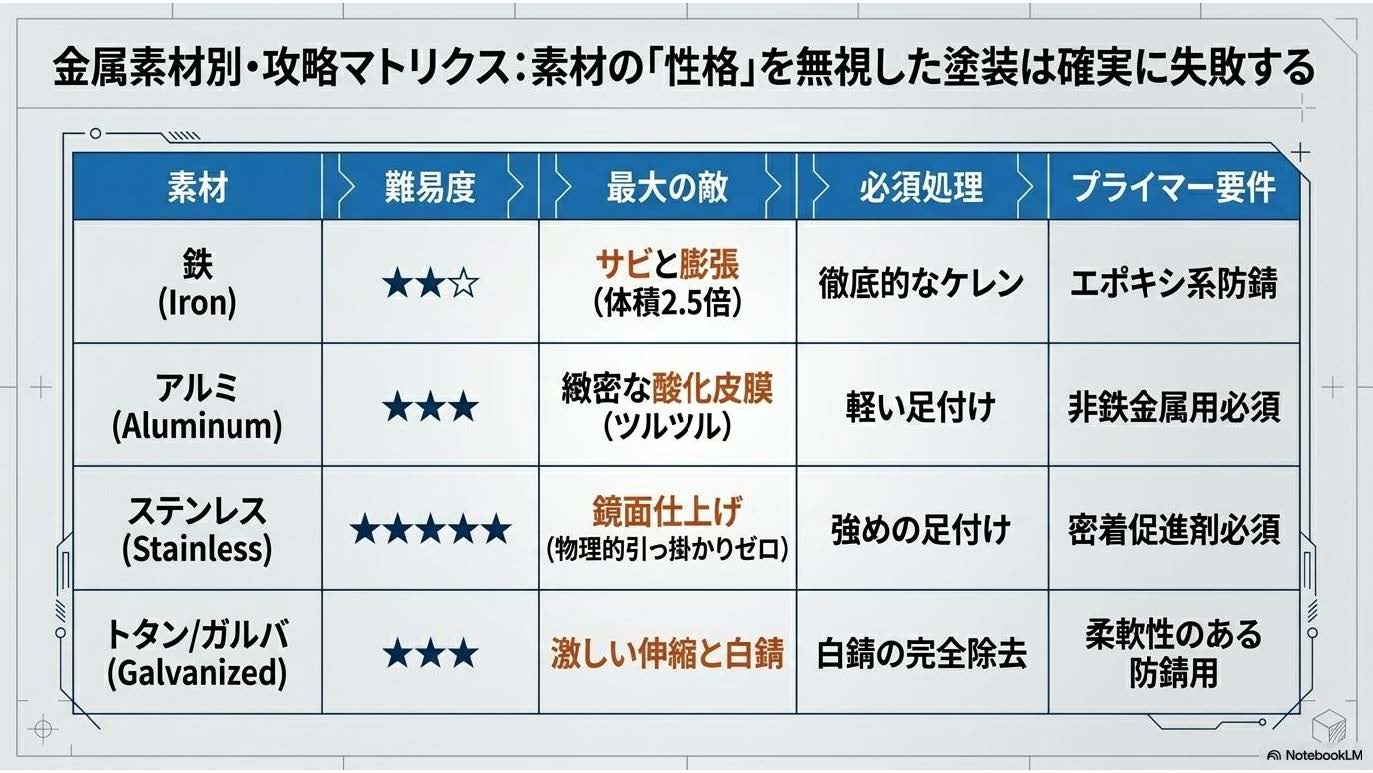

金属素材にはそれぞれの「性格」があり、画一的なアプローチでは必ず失敗します。
鉄（スチール）：
最大の敵は酸化による体積膨張です。サビは発生すると体積が元の約2.5倍に膨らみ、内側から塗膜を物理的に押し上げて破壊します。そのため、徹底的なケレンとエポキシ系防錆プライマーでの封じ込めが必須です。
アルミ：

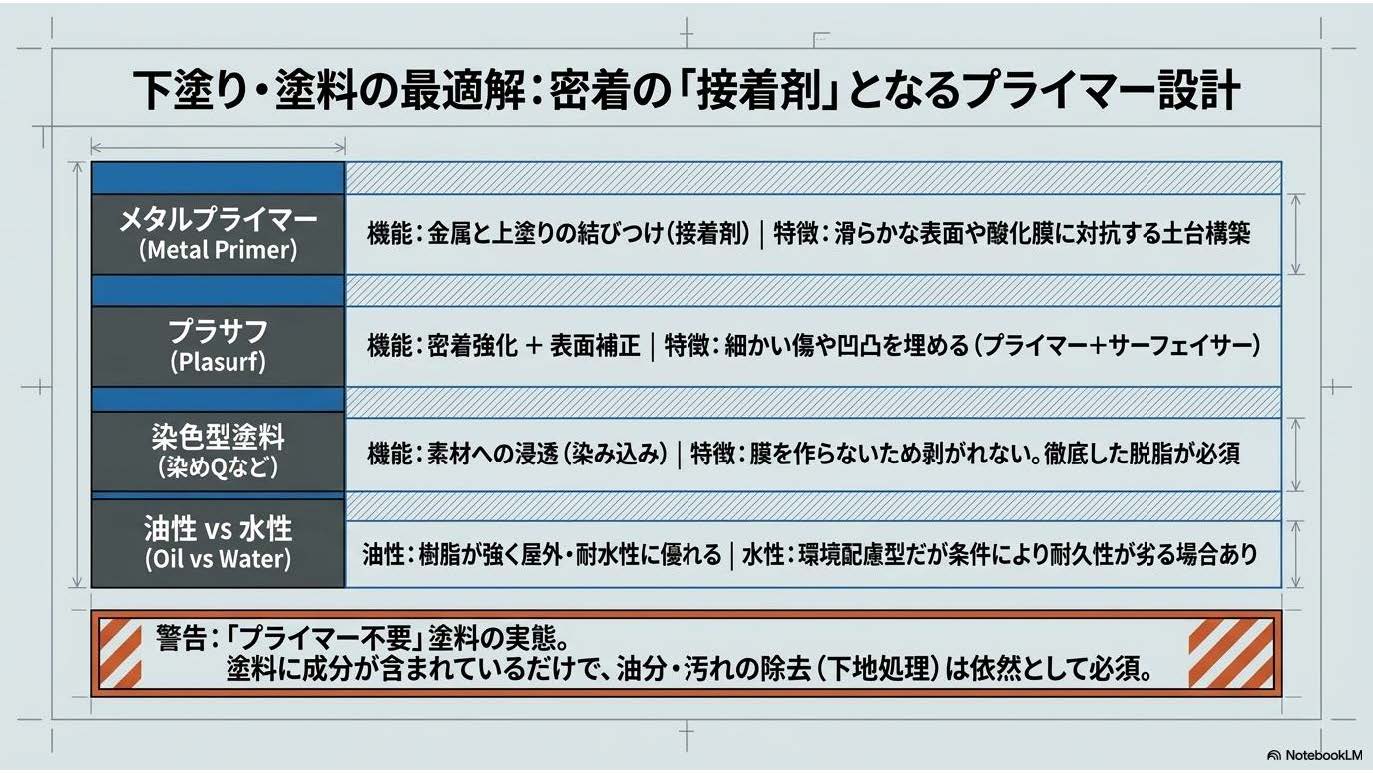

表面に緻密な酸化皮膜を持ち、塗料を非常に嫌う性質があります。そのままでは弾かれるため、非鉄金属用プライマーの使用が絶対条件です。
ステンレス：
最も難易度が高い強敵です。特に美しい鏡面仕上げは、塗料が引っかかる場所がゼロに等しく、密着性は最悪です。強めの足付けと専用の密着促進剤を併用しなければ、短期間で剥離します。

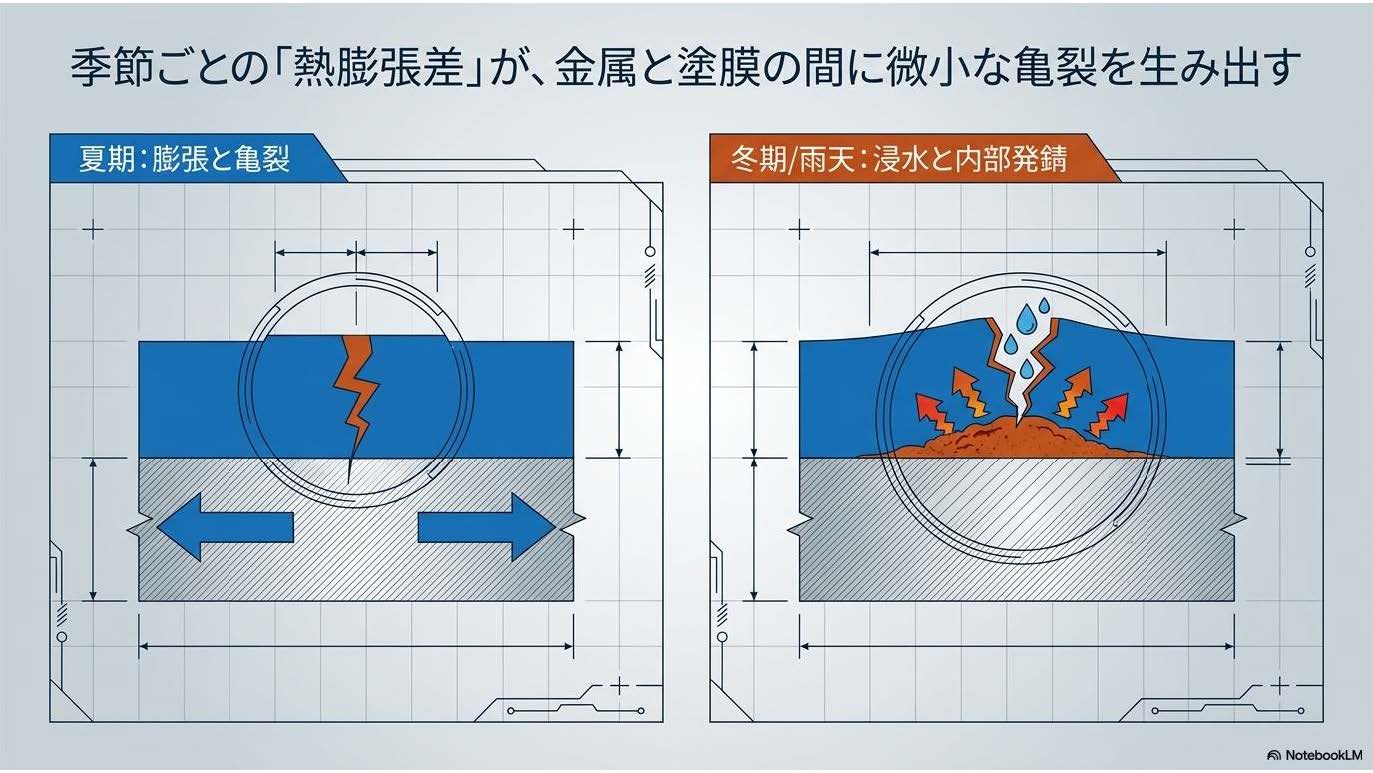

ガルバリウム（トタン）：
「熱膨張差」に注意が必要です。薄い鋼板は温度変化で激しく伸縮しますが、塗膜がその動きに追従できないとひび割れます。柔軟性のある塗料選びが鍵となります。

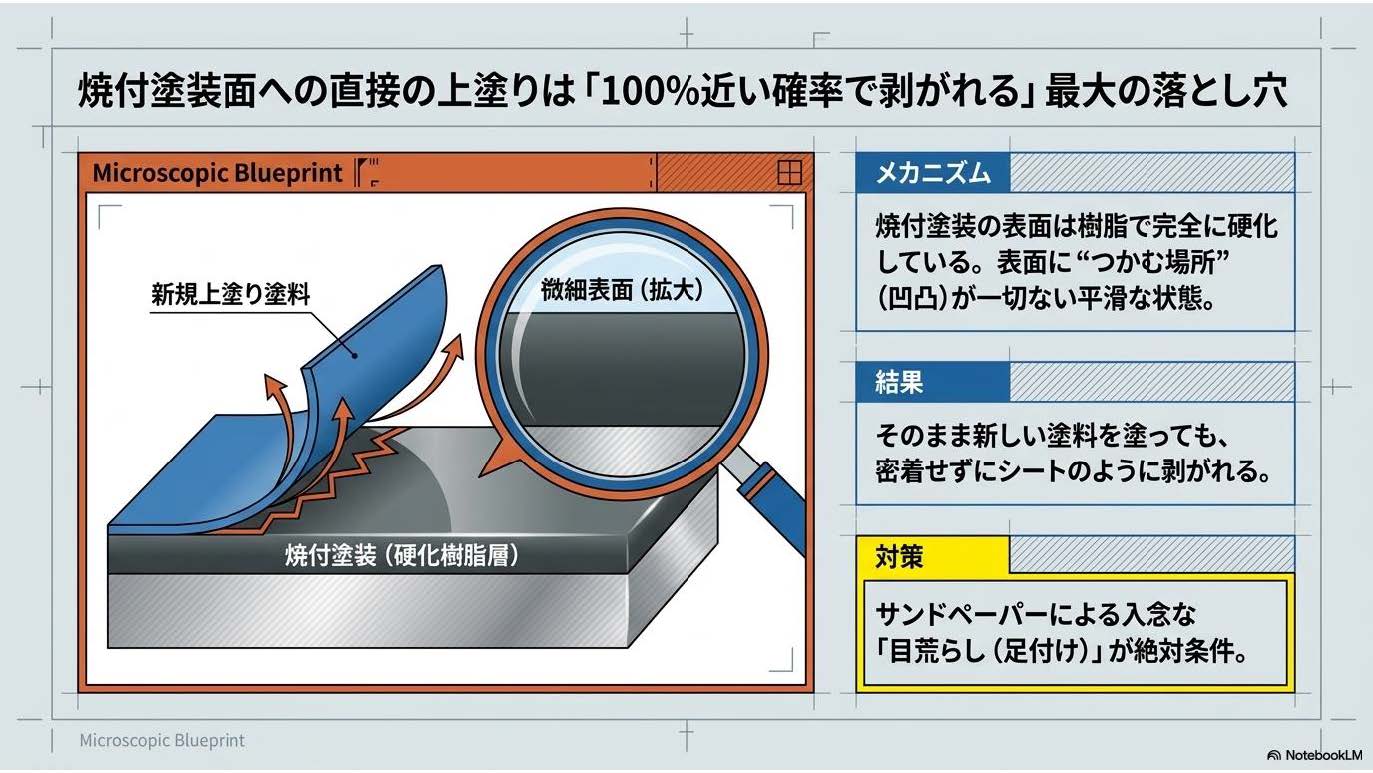

最大の落とし穴「焼付塗装」：
すでに工場で焼付塗装されている面を塗り替える場合、表面が樹脂で完全に硬化しているため、そのまま塗っても100%に近い確率で剥がれます。サンドペーパーによる徹底的な目荒らしなしでは、いかなる塗料も密着しません。
- 「乾いたはず」の罠：表面乾燥と内部硬化のタイムラグ
塗装が終わった後の乾燥プロセスこそ、プロとアマの知識の差が最も顕著に出る場面です。

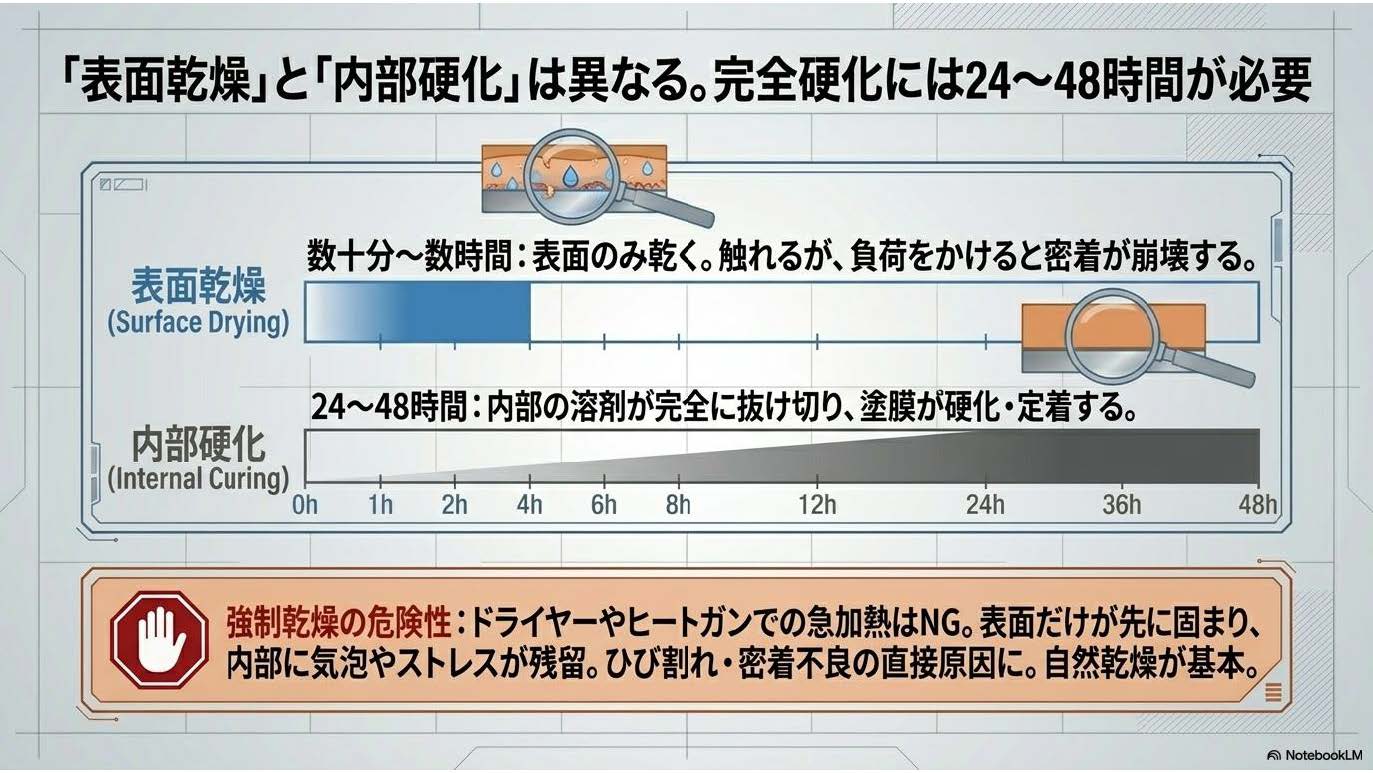

塗料には、手で触れる「表面乾燥」と、樹脂が完全に固まる「内部硬化」の2段階があります。内部まで完全に硬化するには通常24〜48時間の待機が必要です。

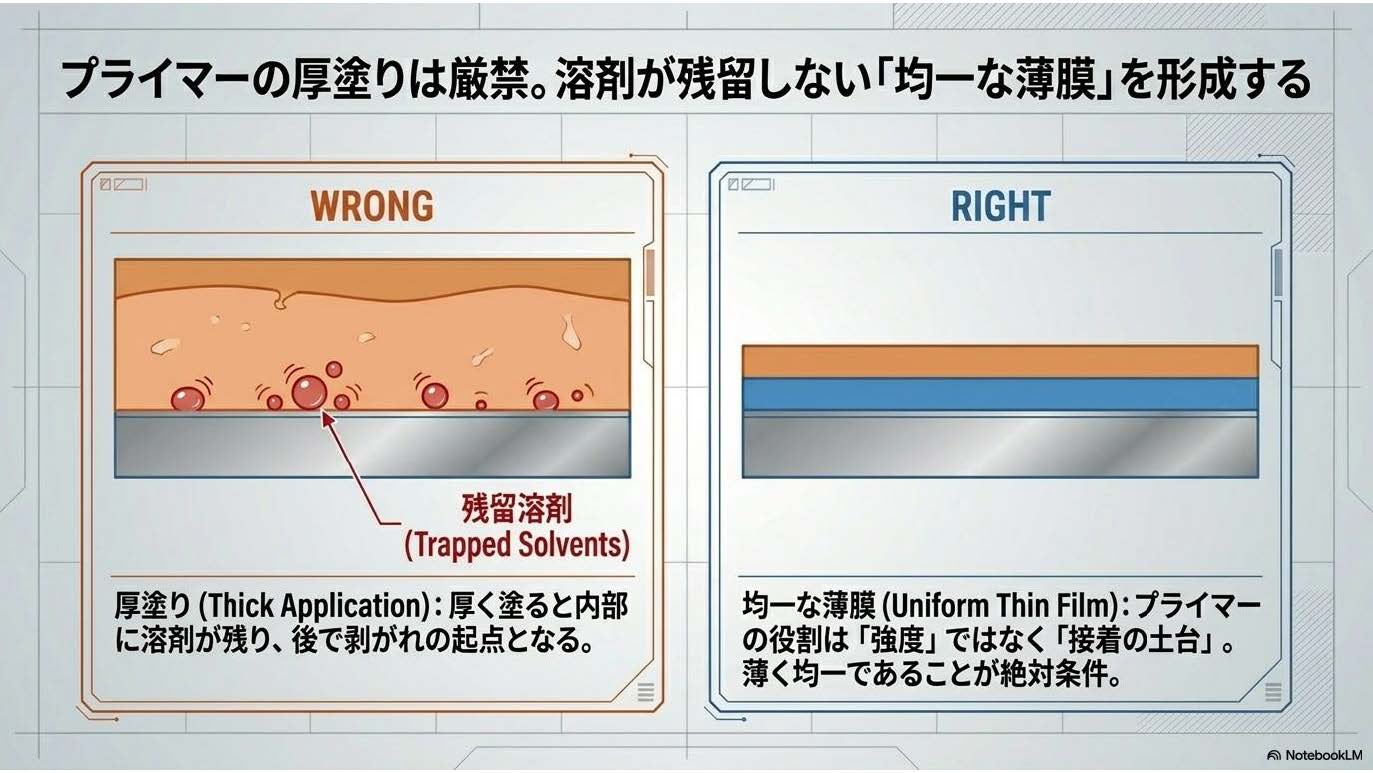

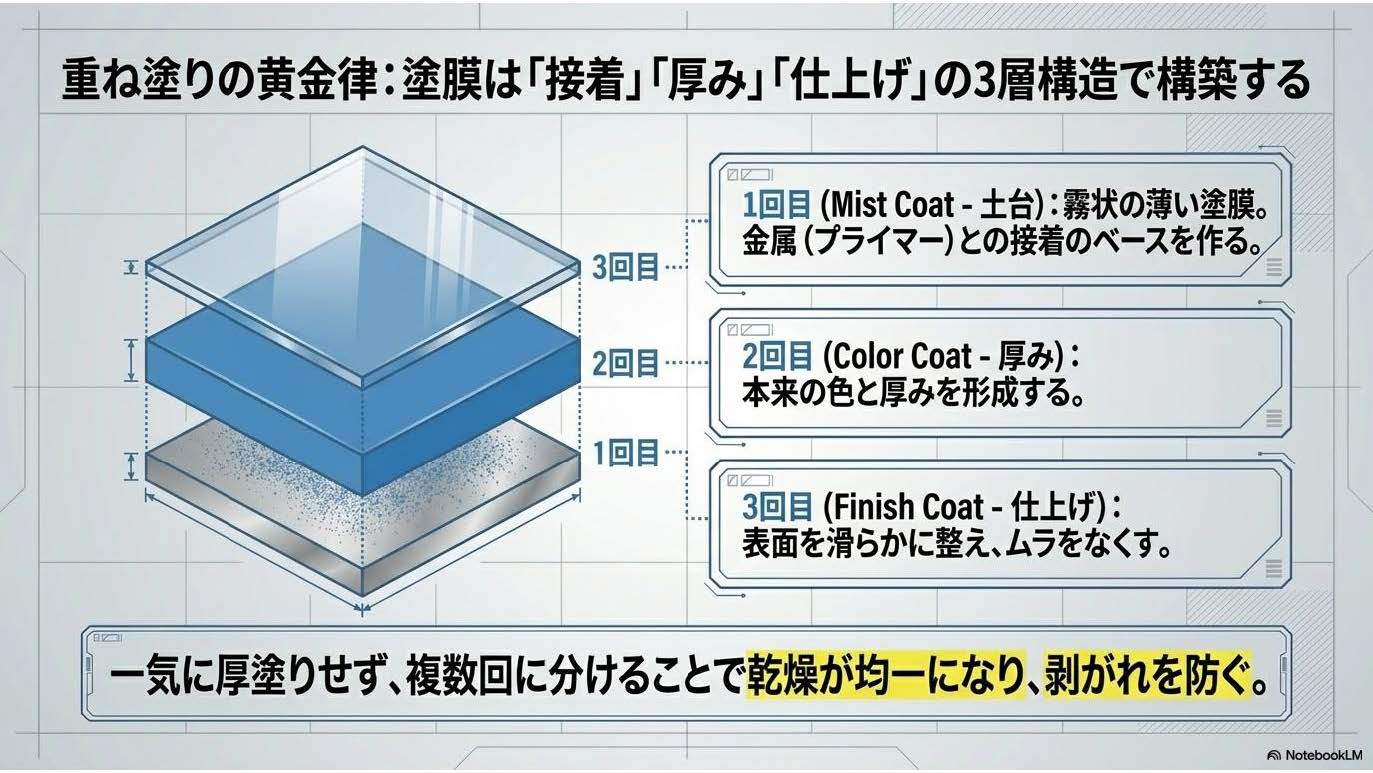

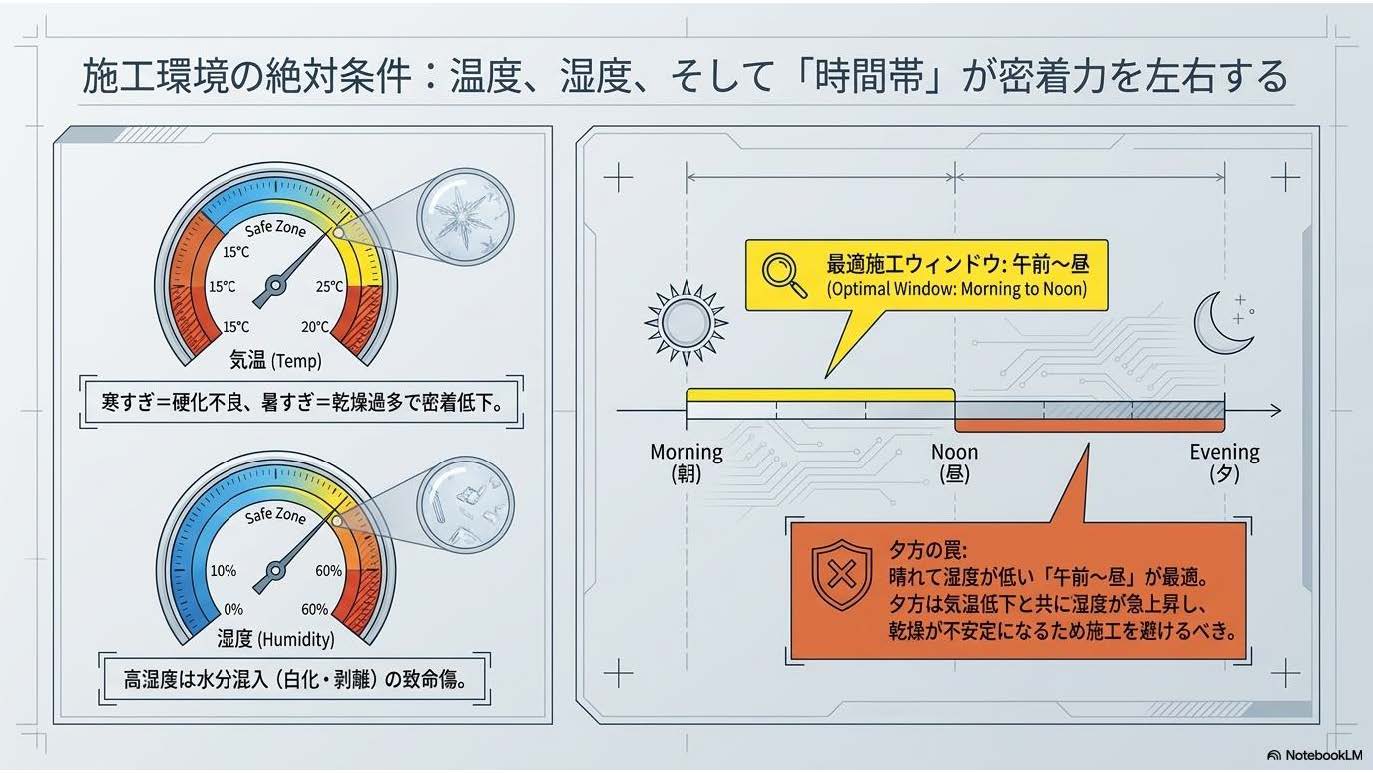

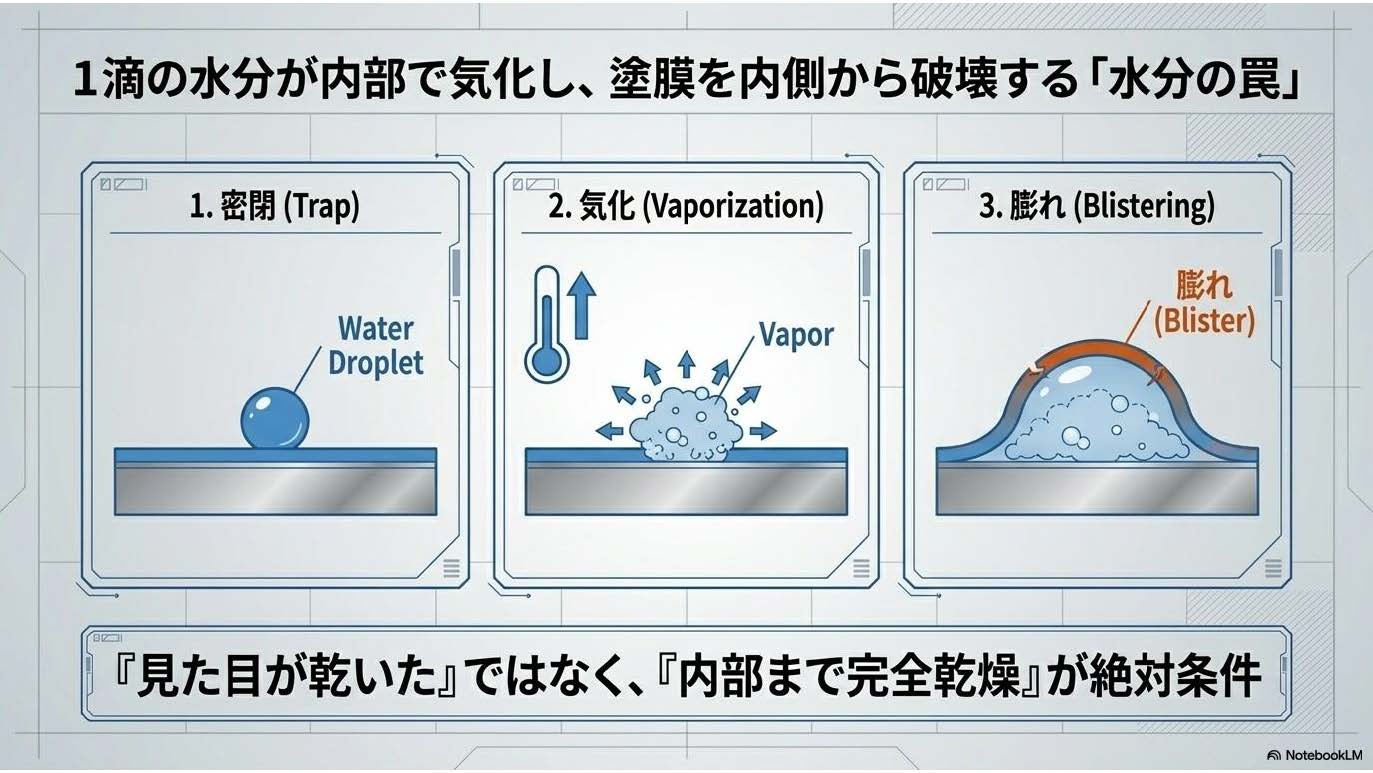

また、施工環境もシビアに管理しなければなりません。理想は気温15〜25℃、湿度50〜60%以下です。早く乾かそうとしてドライヤーやヒートガンで急加熱するのは禁物です。表面だけが先に固まると、内部に残った溶剤の逃げ場がなくなり、気泡や内部ストレスによるひび割れ、密着不良を招きます。自然乾燥こそが、最強の硬化を生むのです。
- 塗装を10年持たせるための「小さな予兆」の捉え方
無事に施工を終えた後も、適切なメンテナンスが寿命を延ばします。

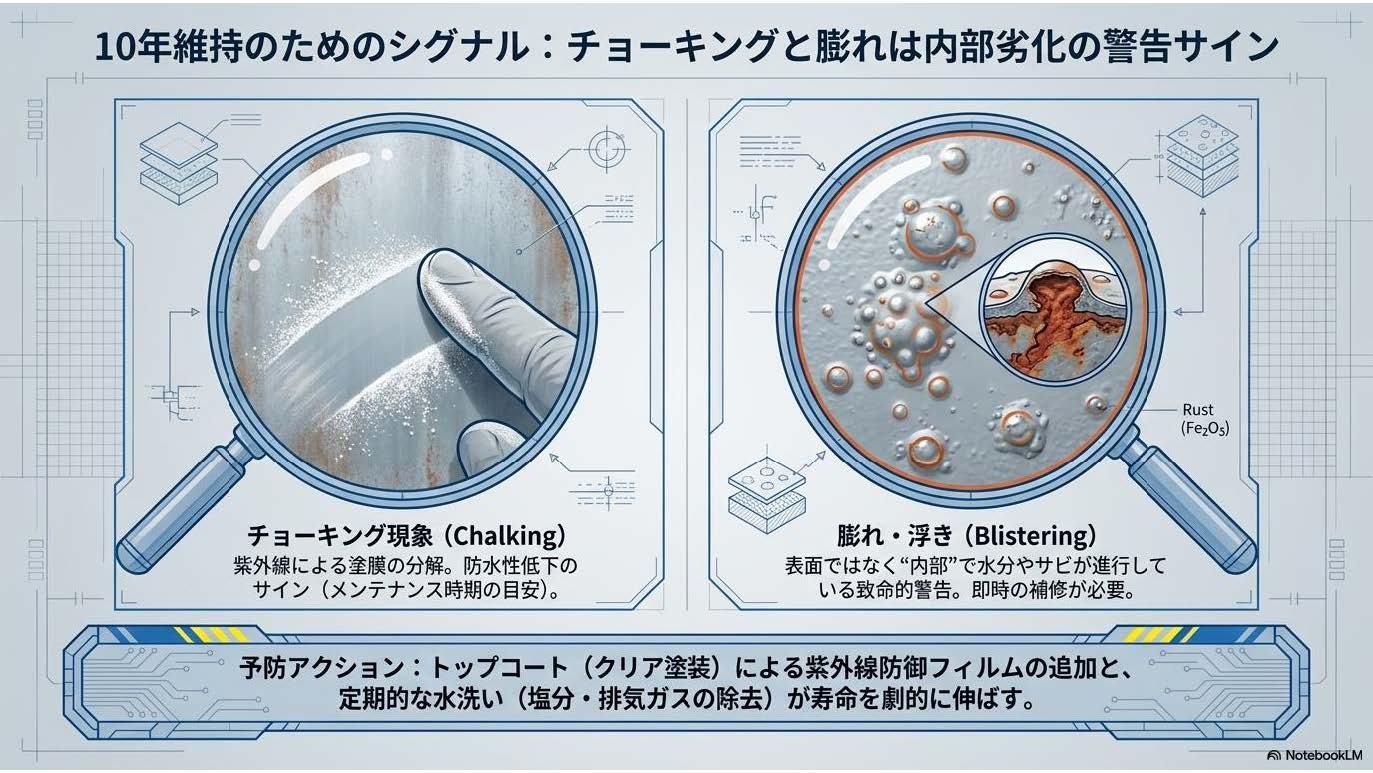

チョーキング現象：
表面を触って白い粉がつくのは、紫外線による樹脂分解のサイン。防水性が落ちているため、塗り替え時期の目安になります。
膨れ・浮き：
内部でサビや水分が進行している重大なアラートです。
トップコート（クリア塗装）の活用：
仕上げにクリア層を追加することで、紫外線や摩耗から下層を保護する「追加防御」となり、耐久性が大幅に向上します。日頃のケアとして、砂埃や塩分を洗い流す「定期的な水洗い」や、小さな傷を早急に埋める「タッチアップ」を行うことが、10年維持するための現実的なアクションです。

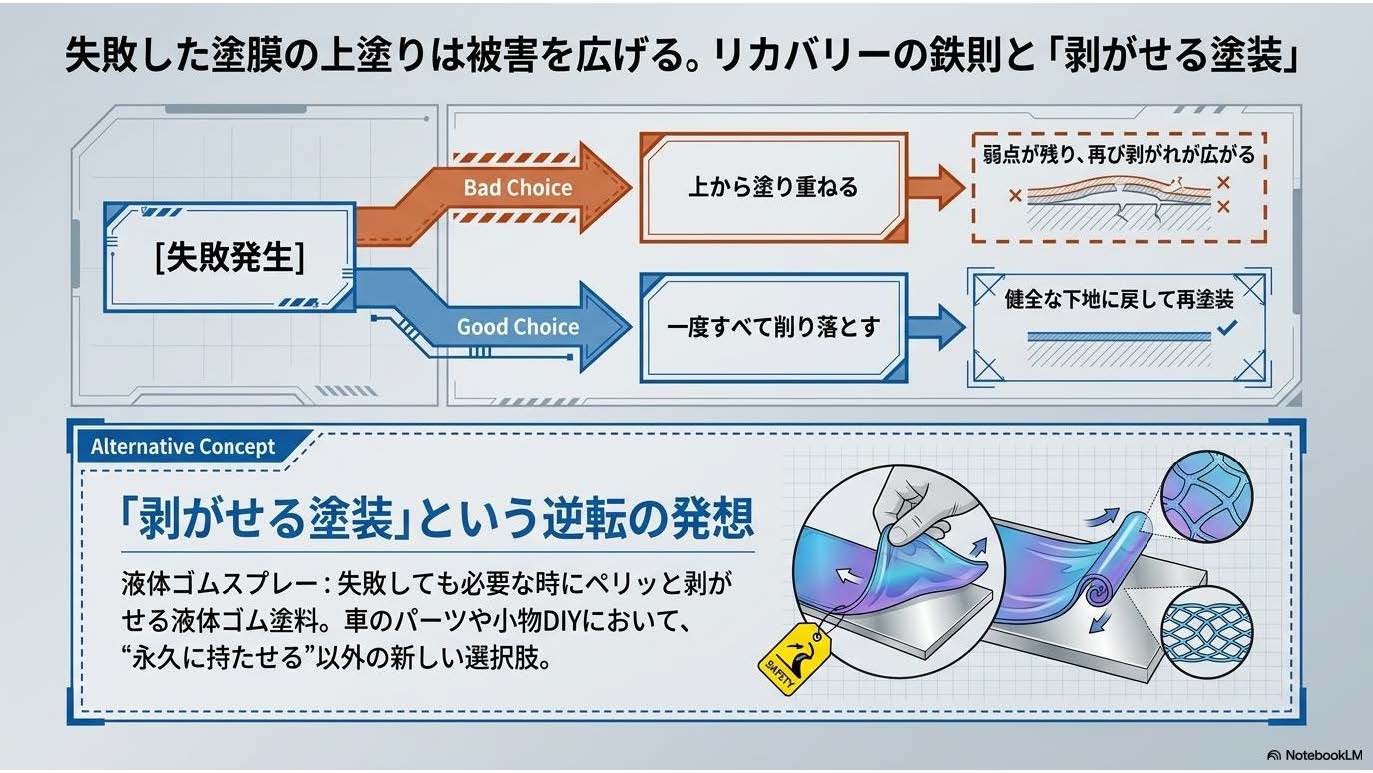

- まとめ：次にハケを持つ前に、あなたがすべきこと

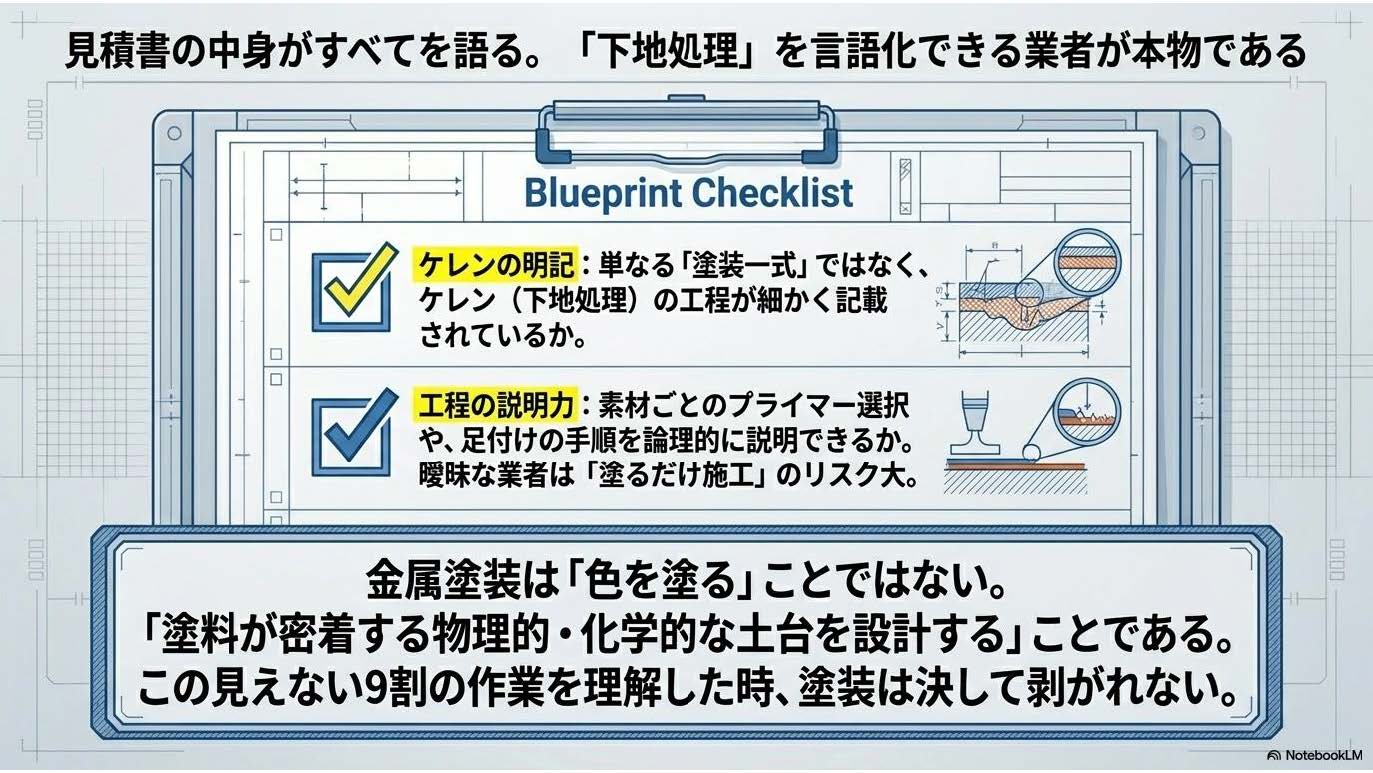

金属塗装の成功を司るのは、ハケを持つ右手の技術ではなく、その前に費やした準備の時間と論理的な知識です。施工不良のほとんどは、脱脂不足や足付けの甘さという「地味な工程の省略」から始まります。次にあなたが塗装プロジェクトを始めるとき、自分自身にこう問いかけてみてください。
「私は、いずれ隠れて見えなくなる『下地』という場所のために、作業時間の8割を捧げる覚悟があるだろうか？」
その問いに自信を持って「YES」と答えられるとき、あなたの塗装は、10年後の美しさを約束されたものになるはずです。
- [2024.3.25]セミナー開催のお知らせ
⽇⼯セミナー2024「プラントエンジニアのための⾦属材料⼊⾨」の開催をお知らせします。
＊詳細・お申し込みは下記のPDFファイルをご覧下さい。
PDFファイル：https://www.matguide.com/catalog/download/seminar20240118.pdf＊タイトル：プラントエンジニアのための金属材料入門
＊日時：2024年1月18日（木）13:00～17:00
＊会場：- 東京 日工セミナールー：ム東京（東京都文京区駒込6-3-26 日本工業出版ビルB1）
- 大阪 日工セミナールーム大阪（大阪市中央区平野町1-6-8 メロディーハイム1F）
- オンライン受講 WebexMeetings使用（お申し込みの方に参加手順をご案内いたします。）
＊参加費：33,000円 税込
3名様以上ご参加の場合 お一人 27,500円 税込
＊定員：東京８名（対面）、大阪６名（中継）、オンライン30名（中継）＊講師：吉田 敏明（技術士（機械部門）、ベストマテリア、元 IHI）
＊講座：- 各種プラントで使われる材料の概要と金属材料の分類
- 鋼管の種類と使用温度
- 各鋼材の損傷事例
＊詳細・お申し込みは下記のPDFファイルをご覧下さい。
PDFファイル：http://www.matguide.com/catalog/download/seminar20240118.pdf - [2019.9.2]セミナー「プラント/構造物の寿命予測 及び 劣化防止対策」のお知らせ
下記により標記セミナーが開催されます。多数の皆様のご参加をお願い申し上げます。
詳細及びお申し込みはPDFファイルをご参照下さい。PDFファイル：http://www.matguide.com/catalog/download/seminar190926.pdf
【講 師】 (株)ベストマテリア 代表取締役 木原 重光
【日 時】 2019年9月26日木曜日 10:30-16:30
【会 場】 産業科学システムズ会議室（東京都千代田区富士見１－５－１）
【受講料】 1名45,000円＋税
＊2名以上の場合、1名につき42,000円＋税
【概 要】
社会インフラを含む老朽化した構造物を安全に維持するために、保全関係技術の重要性が高まっている。構造物の主構成材料である金属材料では、長い歴史の中で構造物の破損原因となる材料の損傷機構はほとんど解明され、寿命予測技術も進歩してきた。
本セミナーは、プラント・構造物の設計、保全等に携わる技術者をはじめ、関連する方々に、材料の劣化損傷について蓄積された経験と研究成果への理解を深め、過去の重大損傷事例の紹介を含めて講義し、構造物の安全な維持に必要な各種手法を習得してもらうことを目指す。【プログラム】
I．劣化損傷とは
１. 劣化損傷機構一覧
２. 劣化損傷機構スクリーニング
II．損傷機構各論
１. 疲労
２. 腐食
３. クリープ
４. 材質劣化による破損
III．設計、製造、運転における劣化損傷因子
IV．寿命予測および防止対策
１. 基本的考え方
２. クリープ寿命評価
３. 全面減肉寿命評価
４. 疲労感受性評価
５. 応力腐食割れ感受性評価
６. リスクベースメンテナンス （ＲＢＭ）
V．重大事例【詳細及びお申し込み】
詳細及びお申し込みはPDFファイルをご参照下さい。
PDFファイル：http://www.matguide.com/catalog/download/seminar190926.pdf
